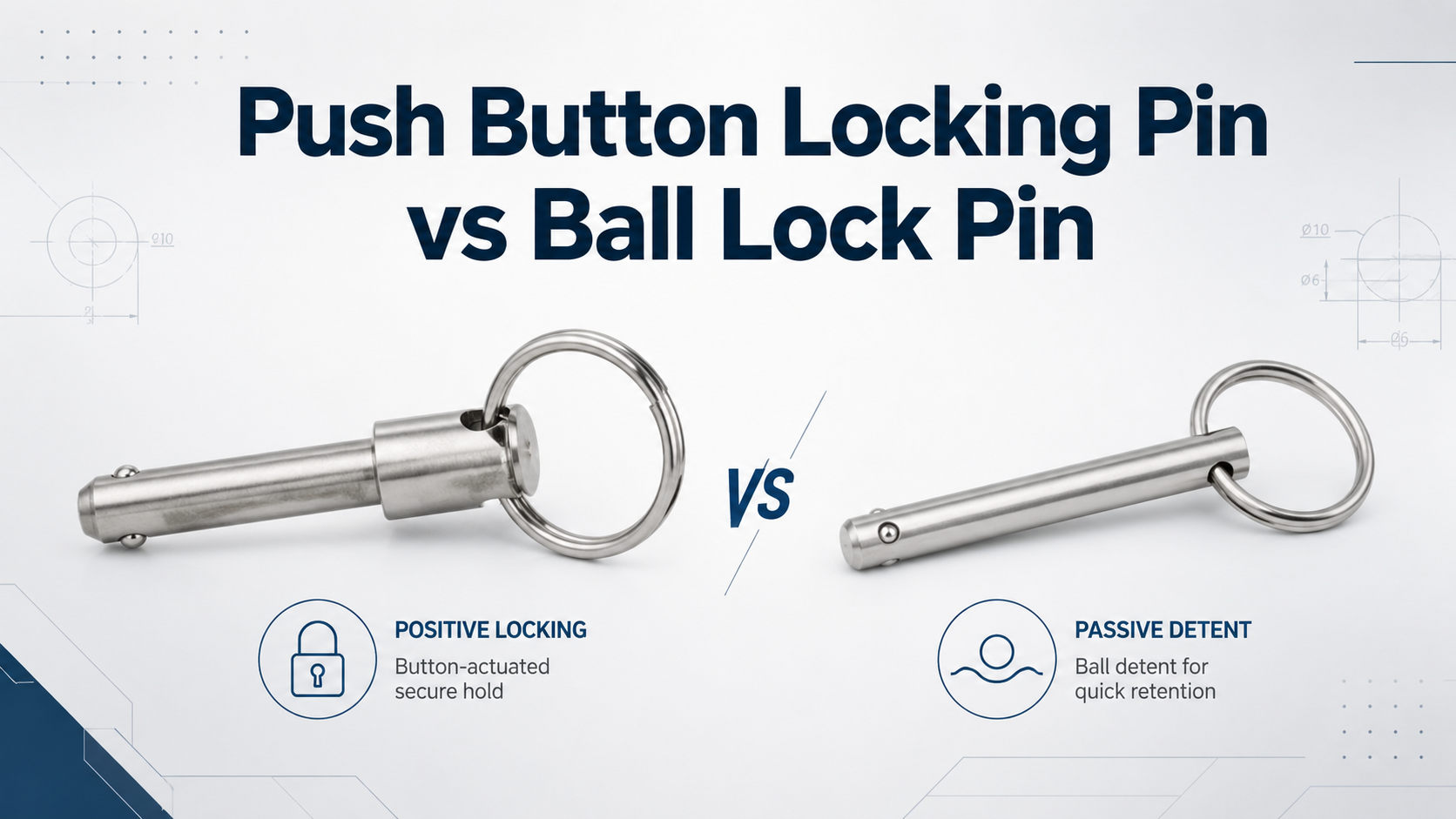

دبوس قفل الزر بالضغط مقابل دبوس قفل الكرة: ما الفرق؟

غالبًا ما يواجه المهندسون الصناعيون مفارقة محبطة في المصطلحات. قد تسمع أن فرق المشتريات تستخدم مصطلحات الأجهزة بشكل فضفاض. يطلبون دبابيس قفل الكرة اليوم. يطلبون دبابيس زر الضغط غدا. يفترضون أن هذه تمثل أنظمة تثبيت مختلفة تمامًا. علاوة على ذلك، فإن البحث السريع عبر الإنترنت يخلق ارتباكًا فوريًا. من المحتمل أن تجد مناقشات حول براميل التخمير المنزلي 'قفل الكرة مقابل قفل الدبوس'. يجب علينا تصفية نية البحث ذات الحجم الكبير على الفور. يخدم هذا الدليل بشكل صارم مهندسي الصناعة والفضاء والتصنيع الذين يقومون بتقييم أنظمة التثبيت.

نحن نتناول تداخل مصطلحات الأجهزة الأساسية بشكل مباشر. في الأجهزة الصناعية، يصف 'زر الضغط' ببساطة طريقة التشغيل. وفي الوقت نفسه، يصف 'قفل الكرة' آلية الاحتفاظ الداخلية. إنهم يمثلون نصفين من نفس المفهوم. هذه المقالة بمثابة دليل التقييم الفني الخاص بك. يساعد المهندسين على تحديد آلية القفل الإيجابي الصحيحة. سوف تتعلم كيفية اختيار نوع المقبض والمواد الأمثل. نحن نساعدك على تأمين البيئات عالية الاهتزاز والتغيير السريع بشكل فعال.

الوجبات السريعة الرئيسية

• دبوس قفل زر الضغط هو نوع محدد من دبوس قفل الكرة الذي يستخدم آلية قفل إيجابية، مما يتطلب تشغيل الزر يدويًا لتحريره.

• تعتمد دبابيس الماسكة القياسية (قفل الكرة الأساسي) فقط على شد الزنبرك ويمكن سحبها بالقوة، في حين أن متغيرات زر الضغط تكون آمنة ميكانيكيًا من الفشل ويتم قفلها حتى يتم تشغيلها عمدًا.

• يعتمد الاختيار بين دبابيس الضغط أحادية المفعول ومزدوجة المفعول كليًا على وجود أحمال القص والسرعة المطلوبة للتغييرات.

فخ المصطلحات: التشغيل مقابل الآلية

تعاني الصناعة التحويلية بشدة من تداخل المصطلحات. غالبًا ما تتعامل فرق المشتريات مع المصطلحات بشكل تبادلي. وهذا يخلق ارتباكًا كبيرًا أثناء عملية المواصفات. دعونا نفكك فخ المصطلحات بوضوح. يجب علينا فصل آلية الاحتفاظ المادية عن المشغل اليدوي.

أولا، النظر في الآلية نفسها. يشير 'قفل الكرة' بشكل صارم إلى طريقة الاحتفاظ. يستخدم التصميم كرات فولاذية صلبة. تبرز هذه الكرات الصغيرة إلى الخارج من عمود الدبوس. إنهم يقفلون على جدران فتحة التزاوج. إنهم يمنعون السحابة جسديًا من الانسحاب.

المقبل، والنظر في المحرك. 'زر الضغط' يشير حصريًا إلى واجهة المستخدم. إنه بمثابة الزناد اليدوي. يضغط المشغلون على هذا الزناد لفك كرات القفل الداخلية. ولذلك، أ يجمع دبوس القفل بزر الضغط بين كلا المفهومين بشكل مثالي. يستخدم زرًا للتحكم في قفل الكرة.

القفل الإيجابي مقابل الحاجز السلبي

يجب أن تفهم الفرق الحاسم بين أنظمة القفل الإيجابي وأنظمة الحماية السلبية. تعمل آلية القفل الإيجابي على دفع الكرات المحتجزة إلى الخارج. يسقط المغزل الداخلي بين الكرات. إنه يحبسهم بشكل آمن في الوضع الممتد. لا يمكنك إزالة أداة التثبيت دون الضغط على الزر. الهندسة ببساطة تمنع ذلك.

قارن هذا الإجراء بدبوس كروي سلبي. دبوس الماسكة البسيط يفتقر تمامًا إلى زر الضغط. يعتمد على نوابض داخلية صغيرة تقع مباشرة خلف الكرات. يمكنك دفعه أو سحبه للخارج باستخدام قوة جانبية كافية. يوفر محاذاة مريحة. ومع ذلك، فإنه يفتقر تماما إلى الأمن في ظل الاهتزاز.

يصبح الحكم النهائي واضحًا بالنسبة للفرق الهندسية. التقييم الحقيقي ليس أبدًا الاختيار بين 'الضغط على الزر' و'قفل الكرة'. بدلاً من ذلك، يجب عليك تحديد مستوى الأمان المطلوب. يتطلب تطبيقك إما دبوسًا كرويًا بزر ضغط إيجابي القفل أو دبوسًا سلبيًا أبسط.

الميكانيكا الداخلية: لماذا يعتبر القفل الإيجابي آمنًا من الفشل

يجب أن تفهم التشريح الدقيق لهذه السحابات المتقدمة. يمكننا تقسيم التجميع الأساسي إلى خمسة مكونات متميزة. وتشمل هذه الرأس/الزر، والمغزل الداخلي، والزنبرك الداخلي، والعمود الرئيسي، وكرات الاحتفاظ. يلعب كل مكون دورًا حيويًا في تأمين الأحمال الثقيلة.

تعمل هذه المكونات معًا لإنشاء حالة افتراضية رائعة وآمنة من الفشل. يقع الزنبرك الداخلي بشكل طبيعي في اتجاه مضغوط. قوة الراحة تدفع المغزل الداخلي للأسفل باستمرار. هذه القوة المستمرة للأسفل تحافظ على الكرات المحتجزة مثبتة للخارج. إنها تبرز بشكل آمن خارج قطر العمود.

تخيل وقوع حادث صناعي خطير على أرضية المصنع. يؤدي التأثير الجانبي إلى قطع الزر بالكامل. ماذا يحدث للآلية؟ يظل القفل مغلقًا تمامًا. يستمر الزنبرك الداخلي في دفع المغزل إلى الأسفل. تبقى الكرات ممتدة بشكل صارم. النظام الافتراضي للأمان المطلق. وهذا يمثل قمة الهندسة الآمنة من الفشل.

التدقيق الحسي للأخطاء (بوكا-يوكي)

ونحن نرى أيضًا قيمة هائلة في تصحيح الأخطاء الحسية. يشير مهندسو التصنيع إلى هذا باسم Poka-Yoke. تفتقر المثبتات الملولبة التقليدية إلى ملاحظات التثبيت الواضحة. نادرًا ما تعرف على وجه التحديد متى يصل الجوز إلى الأمان الكامل بدون مفتاح عزم الدوران. تعمل دبابيس القفل الإيجابية على حل مشكلة عدم اليقين في التجميع بشكل دائم.

يتلقى المشغلون ردود فعل لمسية فورية لا يمكن إنكارها. إنهم يشعرون جسديًا بـ 'الزر المنبثق' لأعلى عند الإدخال الكامل. علاوة على ذلك، فإنهم يتلقون ردود فعل مسموعة متميزة. تصدر صوت 'نقرة' حادة بوضوح عند نشر الكرات المحتجزة. تعمل هذه الاستجابة الحسية المزدوجة على التخلص من تخمين التجميع تمامًا. يعرف المشغلون أن الاتصال آمن.

عملية التمثيل المفرد مقابل عملية التمثيل المزدوج

يتفاعل المشغلون بشكل مختلف مع تصميمات المغزل المختلفة. يجب عليك تقييم البيئة التشغيلية الخاصة بك بعناية. يساعدك هذا على الاختيار بين الآليات أحادية الفعل والمزدوجة بفعالية.

تتميز دبابيس زر الضغط أحادية المفعول بتصميم داخلي مباشر. أنها تحتوي فقط على أخدود كرة واحدة على المغزل المركزي. يتم فتحها بدقة عندما يضغط المشغل على الزر لأسفل. تضغط على المشغل لتحرير الكرات المتصلبة.

تعمل هذه الآلية البسيطة بشكل لا تشوبه شائبة لقفل التركيبات القياسية. ومع ذلك، فإن أحمال القص الثقيلة تعقد عملية الاستخراج. يضغط العمود بإحكام على جدران الوعاء. يجب على المشغل التغلب على الاحتكاك الجانبي الشديد. يجب عليهم التغلب في نفس الوقت على مقاومة الزنبرك الداخلي. هذا المزيج يجعل عملية الاستخراج بيد واحدة صعبة للغاية تحت الحمل.

تعمل دبابيس زر الضغط مزدوجة المفعول على حل مشكلة تحميل القص المحددة هذه. تتميز بأخاديد منفصلة على المغزل الداخلي. يمكن للمشغلين فتحها باستخدام طريقتين مختلفتين. يمكنك الضغط على الزر للأسفل بشكل طبيعي. وبدلاً من ذلك، يمكنك سحب مقبض متخصص لأعلى.

أثبتت إمكانية العمل المزدوج هذه أهميتها في البيئات الآلية سريعة الخطى. تعتمد خطوط التحويل عالية التردد عليها بشكل كبير. غالبًا ما يواجه المشغلون زوايا غريبة ومساحات ضيقة. لا يمكنهم دائمًا تحديد الاتجاه الدقيق للقوة. تمنحهم آلية الفعل المزدوج مرونة مريحة للغاية.

معايير التقييم الهندسي: تحديد الدبوس الصحيح

يجب عليك تقييم القيود المادية والمتطلبات المادية بدقة. شكل المقبض الخاطئ يسبب صداعًا شديدًا في العمل. يؤدي الاختيار الخاطئ للمواد إلى فشل سريع للمكونات.

التعامل مع بيئة العمل والقيود المكانية

يجب على المهندسين مطابقة شكل المقبض مع مظروف العمل المتاح. نقوم بتصنيف أنواع المقابض على أساس الخلوص وقوة الاستخراج المطلوبة.

1. رأس الزر والقبضة الدائرية: توفر هذه الملفات الشخصية ضغطًا شديدًا. يجب عليك تحديدها للحصول على الموافقات الميكانيكية الضيقة. أنها تمنع العقبات الخارجية على الآلات المتحركة. توفر القبضة الحلقية ميزة استخراج طفيفة على زر التدفق.

2. مقبض على شكل حرف T: يمثل هذا الشكل المعيار الذهبي المريح. إنها تسمح بقبضة قوية وكاملة. أنت بحاجة إلى ملف التعريف هذا للإدخال والاستخراج عالي القوة. تستخدم معدات الدعم الأرضي والآلات الزراعية مقابض T على نطاق واسع.

3. المقبض على شكل حرف L: يخدم هذا التصميم مكانًا محددًا للغاية. في بعض الأحيان، تمنع الحواجز المادية قبضة المقبض على شكل حرف T بالكامل. يوفر المقبض على شكل حرف L قوة ضغط ممتازة مع تجنب العوائق القريبة بنجاح.

4. الأزرار الغائرة: تتطلب البيئات عالية النشاط تصميمات غائرة. التطبيقات البحرية والجوية تستخدمها بشكل كبير. يمنع المظهر الجانبي الغائر فتح القفل عن طريق الخطأ. لا يمكن للأدوات المتساقطة أو سحب الكابلات تشغيل الآلية عن غير قصد.

اختيار المواد والامتثال

يحدد اختيار المواد الأداء طويل المدى والامتثال البيئي. يجب عليك مطابقة السبيكة مباشرة مع المخاطر التشغيلية.

• الفولاذ الكربوني المطلي بالزنك: توفر هذه المادة قوة قص استثنائية. إنها تحافظ على ميزانيات المشتريات تحت السيطرة. إنه يخدم التصنيع الداخلي القياسي وأتمتة الغرفة الجافة بشكل مثالي.

• سلسلة الفولاذ المقاوم للصدأ 300/600: توفر هذه السبيكة مقاومة فائقة للتآكل. يجب عليك تحديده للتطبيقات الخارجية. إنه يتعامل مع بيئات الغسيل الكيميائي المكثفة بسهولة. تتطلب آلات تجهيز الأغذية الصحية بشكل صارم مكونات الفولاذ المقاوم للصدأ.

• المواصفات الفضائية والعسكرية: تتطلب الحمولات ذات المهام الحرجة تتبعًا صارمًا للامتثال. يجب عليك مواءمة اختياراتك المادية مع المعايير العسكرية المعتمدة. ابحث عن شهادات MIL-P-23460 أو NAS1333. يضمن ذلك أن يتحمل المكون الارتفاع الشديد وضغوط الاهتزاز.

حقائق التنفيذ وأفضل الممارسات

يؤدي تقليل العمالة ووقت التشغيل التشغيلي إلى نجاح التصنيع الحديث. يؤدي التثبيت بدون أدوات إلى تغيير سير العمل اليومي في المصنع بالكامل. يمكنك التخلص بشكل دائم من الشدات والمحركات وأدوات عزم الدوران الثقيلة. يعمل التشغيل بيد واحدة على تسريع كل مهمة صيانة.

احسب القيمة الهائلة لهذه السرعة المكتشفة حديثًا. تستهلك التغييرات المتكررة في الأدوات كميات هائلة من وقت الإنتاج. تتطلب عمليات الصيانة اليومية تفكيكًا كاملاً للمعدات. تعمل أدوات التثبيت سريعة التحرير على تحويل عمليات التغيير التي تستغرق ساعة إلى مهام تستغرق دقيقة واحدة. يقوم المشغلون ببساطة بالضغط على تركيبات الأدوات وسحبها وتبديلها.

تخفيف الخسارة وFOD

ويظل التخفيف من فقدان المكونات أحد متطلبات السلامة الحاسمة في جميع القطاعات. أنت ببساطة لا تستطيع تحمل تكاليف إسقاط مكونات الأجهزة الصغيرة. يقوم حطام الأجسام الغريبة (FOD) بتدمير محركات الطيران باهظة الثمن على الفور. كما أنه يلوث دفعات معالجة الأغذية المعقمة، مما يؤدي إلى عمليات سحب واسعة النطاق.

يجب عليك تحديد الاحتفاظ بأسهم أو حبال سلكية. تحافظ هذه الملحقات البسيطة على أدوات التثبيت متصلة بشكل دائم بهيكل الماكينة الرئيسي. يتم إسقاطها بشكل آمن بعيدًا عن الطريق أثناء تبديل الأدوات. لم يصلوا إلى أرض المصنع أبدًا.

كما نوصي بشدة بتثبيت أوعية التزاوج لتطبيقات الفتحات العمياء. يوفر الوعاء سطح قفل ثابتًا ودائمًا. يمنع الكرات الفولاذية المحتجزة من الحفر مباشرة في تركيبات الألومنيوم الأكثر ليونة. إنه يضمن قفلًا قابلاً للتكرار ويمكن التحقق منه في كل مرة. إذا كنت بحاجة إلى مساعدة في مطابقة الأوعية مع تركيباتك المحددة، فيمكنك ذلك بسهولة اتصل بنا للحصول على التوجيه الهندسي.

خاتمة

دعونا نلخص منطق القائمة المختصرة بوضوح. يجب عليك اختيار دبابيس الماسكة السلبية بشكل صارم للمهام منخفضة المخاطر. إنهم يتعاملون مع وظائف المحاذاة السريعة بشكل جيد للغاية. ومع ذلك، يجب عليك تحديد دبابيس القفل الإيجابية للبيئات القاسية. يتعاملون مع الاهتزازات الثقيلة دون عناء. أنها توفر آليات قفل يمكن التحقق منها. تظل فوائد السلامة المتأصلة فيها غير قابلة للتفاوض على الإطلاق.

تتطلب خطواتك الهندسية التالية قياسات دقيقة. احسب متطلبات حمل القص الدقيقة أولاً. ثم قم بقياس أطوال القبضة المطلوبة بدقة من كتف المقبض. وأخيرا، راجع الكتالوجات الهندسية الشاملة. قم بمطابقة اختياراتك الخاصة من المواد بشكل مباشر مع احتياجات الامتثال البيئي الخاصة بك.

التعليمات

س: هل يستطيع دبوس قفل زر الضغط التعامل مع الاهتزازات العالية؟

ج: نعم. يقوم المغزل الداخلي ذو القفل الإيجابي بعزل الكرات المحتجزة فعليًا عن قوى الاهتزاز. على عكس أدوات التثبيت الملولبة القياسية، لا يمكنها التراجع أو الارتخاء تحت الاهتزاز الميكانيكي الشديد.

س: كم عدد كرات القفل التي تحتوي عليها هذه المسامير عادةً؟

ج: تستخدم معظم التصميمات القياسية كرتين للقفل موضوعتين في مواجهة بعضهما البعض. ومع ذلك، يمكن أن تشتمل المتغيرات شديدة التحمل على ما يصل إلى أربع كرات. يقوم هذا التكوين بتوزيع حمل القص بالتساوي على جدار الوعاء.

س: كيف يمكنني قياس طول قبضة دبوس قفل الكرة؟

ج: يمكنك قياس طول القبضة من الحافة المسطحة السفلية لكتف المقبض إلى الحافة العلوية لكرات القفل البارزة. لا يمكنك قياس الطول الإجمالي للعمود بالكامل.
