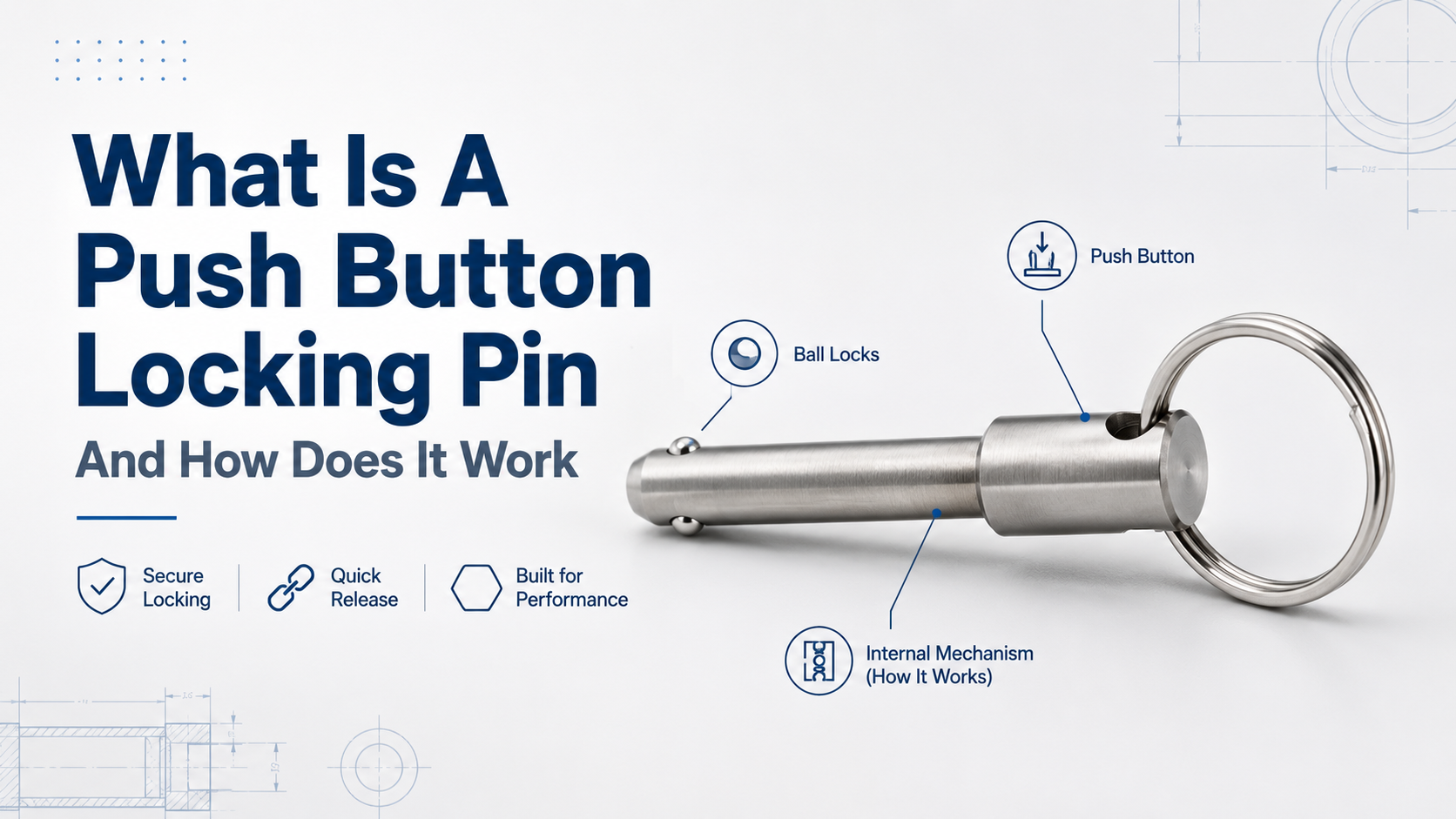

ما هو دبوس قفل زر الضغط وكيف يعمل؟

في البيئات الصناعية الدقيقة، كل ثانية من وقت التجميع لها أهميتها. يحتاج المهندسون إلى حلول تثبيت موثوقة وبدون أدوات. أنت بحاجة إلى مكونات مصممة للسرعة والأمان المطلق. ال دبوس قفل زر الضغط يلبي هذا الطلب بشكل مثالي. غالبًا ما يتم تصنيفها ضمن دبابيس قفل الكرة أو دبابيس التحرير السريع، فهي توفر آلية تثبيت مصممة بدقة. إنها تزدهر في إعدادات الأتمتة الصناعية الثقيلة والفضاء وعالية السرعة.

أولاً، يجب أن نوضح تركيزنا بإيجاز. لا يغطي هذا الدليل أزرار خصوصية الأبواب السكنية. بدلاً من ذلك، فهو يقدم تفاصيل دقيقة عن المسامير الميكانيكية الصناعية سريعة التحرير. أدوات المحاذاة القياسية، مثل clevis أو دبابيس الماسكة البسيطة، تقوم بعمل أساسي. ومع ذلك، فإنها تفتقر إلى الأمن التشغيلي المتقدم. توفر دبابيس زر الضغط قفلًا إيجابيًا مطلقًا. إنها تضمن أمانًا آمنًا من الفشل وتقلل بشكل كبير من أوقات إعداد أجهزتك. وبنهاية هذا الدليل، سوف تفهم آلياتها الداخلية. سوف تتعلم كيفية تقييم أداء الحمل الجانبي. وأخيرًا، سنساعدك على تحديد عامل الشكل الدقيق والمواد المناسبة لبيئتك.

الوجبات السريعة الرئيسية

• آلية آمنة من الفشل: يستقر الدبوس بشكل افتراضي في حالة القفل عبر ضغط الزنبرك الداخلي؛ لا يمكن إزالته دون الضغط المتعمد على الزر.

• إدارة الأحمال: المسامير أحادية الفعل تكفي للعمليات القياسية، في حين أن المسامير مزدوجة الفعل مطلوبة لمنع الارتباط تحت أحمال القص الجانبية العالية.

• الامتثال للمواد: يحدد الاختيار الأداء - بدءًا من الفولاذ القياسي عالي الكربون للآلات الثقيلة إلى الفولاذ المقاوم للصدأ بنسبة 100% للامتثال الصارم لدرجة الغذاء.

• عائد الاستثمار التشغيلي: يؤدي الإدخال بدون أدوات والتعليقات المسموعة/اللمسية إلى القضاء على غموض التجميع وتسريع عمليات تغيير خط الإنتاج.

التشريح والآلية الأساسية (كيف تعمل في الواقع)

لفهم الهندسة الكامنة وراء هذه المثبتات بشكل كامل، يجب عليك فهم تشريحها. تبدو بسيطة من الخارج. ومع ذلك، فهي تحتوي على بنية داخلية معقدة ومُشكَّلة بدقة. يمكننا تفكيك الدبوس إلى عدة أجزاء أساسية.

1. المقبض/الزر: الواجهة الخارجية. يضغط المشغل على هذا لبدء التحرير.

2. الزنبرك الداخلي: ملف عالي التوتر. يوفر قوة القفل الافتراضية.

3. المغزل المركزي: قضيب صلب يمر عبر القلب. يتميز بوجود أخاديد أو تجاويف محددة.

4. الثقوب الشعاعية: فتحات محفورة بدقة بالقرب من طرف الساق.

5. عرقوب: الجسم الخارجي الرئيسي. يمتص أحمال القص الهيكلية.

6. أقفال كروية دقيقة: كرات فولاذية صغيرة تبرز من خلال الفتحات الشعاعية. إنهم يقومون بقفل التجميع فعليًا.

مرحلة القفل (الحالة الافتراضية)

الآلية بطبيعتها آمنة من الفشل. لقد صممه المهندسون لإعطاء الأولوية للأمن على سهولة الإزالة. في حالة السكون، يقوم الزنبرك الداخلي بدفع المغزل المركزي نحو الأسفل. يتم محاذاة الجزء الأكثر سمكًا من المغزل خلف الثقوب الشعاعية. هذا يجبر الكرات الفولاذية على الخروج. تبرز الكرات خارج القطر الخارجي للساق. يقومون بتثبيت المكونات المحيطة في مكانها بشكل آمن. إذا تعرضت آلية الزر لأضرار خارجية، فإن الزنبرك يحافظ على هذا الوضع المقفل. لن يسقط الدبوس عن طريق الخطأ.

مرحلة الفتح (التشغيل)

يؤدي التدخل البشري المتعمد إلى إطلاق مرحلة الفتح. يقوم المشغل بالضغط على الزر العلوي. هذا الإجراء يضغط على الزنبرك الداخلي. إنه يحول المغزل المركزي إلى الأسفل. هناك قسم ضيق من المغزل - يسمى تجويف 'قطرة الكرة' - يتماشى مع الفتحات الشعاعية. تتراجع الكرات الفولاذية على الفور إلى هذه العطلة. يجلسون على الساق الخارجية. يمكنك الآن استخراج الدبوس بسلاسة من الفتحة.

ردود فعل ملموسة ومسموعة

توفر الهندسة الجيدة ردود فعل حسية واضحة. توفر 'النقرة' الفعلية قيمة هائلة في أرض المصنع المزدحمة. عندما تحرر الزر، يقوم الزنبرك بإعادة المغزل إلى مكانه. ينبثق الزر فعليًا. فهو يوفر للمشغلين تأكيدًا يمكن التحقق منه لقفل آمن. غالبًا ما تصيب التجميعات العمياء عمليات التصنيع. لا يستطيع العمال دائمًا رؤية المفصل. البوب ​​​​الملمسي الواضح يزيل التخمين. ويضمن الإدخال الصحيح في كل مرة.

التمثيل المفرد مقابل التمثيل المزدوج: تقييم أداء التحميل

يعد فهم القوى الجانبية أمرًا بالغ الأهمية لتحديد أداة التثبيت الصحيحة. يجب عليك تقييم أداء التحميل قبل الانتهاء من التصميم.

المشكلة مع الأحمال القص

دعونا نحدد مشكلة العمل الأساسية. تولد الآلات الثقيلة قوى جانبية مكثفة، تعرف باسم أحمال القص. تمتص المسامير القياسية هذه القوى عبر ساقها الصلبة. ومع ذلك، فإن هذا الضغط يخلق احتكاكًا شديدًا ضد كرات القفل البارزة. عندما يحاول المشغلون إزالة دبوس قياسي تحت ضغط القص الشديد، فإنهم يواجهون صعوبة. الاحتكاك يربط الآلية الداخلية. يصبح الاستخراج اليدوي صعبا للغاية. فهو يخلق مخاطر مريحة ويبطئ العمليات.

القيود ذات الفعل الواحد

تتميز المغازل أحادية المفعول بأخدود تحرير واحد فقط. يتحرك المغزل الداخلي في اتجاه واحد فقط عند التشغيل. هذه الدبابيس فعالة للغاية في التطبيقات القياسية منخفضة الضغط. تكلفة تصنيعها أقل. ومع ذلك، لديهم قيود واضحة. عندما تطبق قوى القص العالية ضغطًا على الكرات، يجب على المشغل مقاومة هذه القوة بشكل فعال. عليك أن تضغط على الزر بينما تقاوم الاحتكاك الملزم في نفس الوقت. يتطلب هذا المزيج جهدًا يدويًا مفرطًا.

الحل المزدوج المفعول

دبابيس مزدوجة المفعول تحل هذا الكابوس المريح. إنها تتضمن أخاديد متدلية مزدوجة على المغزل المركزي. يسمح هذا التصميم الرائع للمغزل بالتحرك في أي اتجاه. عندما يقوم المشغل بدفع المقبض أو سحبه، تعمل الأخاديد المزدوجة على تحييد الاحتكاك الملزم. تجد الكرات فترة راحة على الفور. وهذا يتيح عملية سحب سلسة بشكل ملحوظ بغض النظر عن اتجاه الحمل. إذا كان خط التجميع الخاص بك يواجه قوى جانبية ثقيلة وغير متوقعة، فأنت بحاجة إلى تقنية مزدوجة المفعول.

تحميل مخطط مقارنة الأداء

ويلخص الجدول أدناه الاختلافات الحاسمة بين الآليتين. وهو بمثابة مخطط مرجعي سريع لفريقك الهندسي.

أفضل الممارسات: حدد دائمًا دبابيس مزدوجة الفعل عندما تتعرض أجهزتك لاهتزازات مستمرة أو تحريك الألواح الثقيلة. الزيادة الطفيفة في التكلفة الجزئية تمنع وقوع إصابات مريحة كبيرة بمرور الوقت.

اختيار عامل النموذج (مطابقة أنواع الرؤوس مع التطبيق)

تتعامل الآلية الداخلية مع منطق القفل. ومع ذلك، يحدد المقبض الخارجي سهولة الاستخدام. يجب عليك مطابقة نوع الرأس مع القيود المكانية المحددة لتطبيقك. يؤدي اختيار المقبض الخاطئ إلى إبطاء العاملين لديك. نقوم بتصنيف عوامل الشكل القياسية أدناه.

رأس الزر

يمثل هذا الخيار القياسي المنخفض المستوى. إنه يجلس تقريبًا على سطح الماكينة. يجب عليك تحديد هذا للمساحات الضيقة. فهو يقلل من مخاطر العوائق بالقرب من الأحزمة المتحركة أو الأذرع الآلية. ومع ذلك، فهو يوفر الحد الأدنى من سطح الإمساك. يجب ألا تستخدم رؤوس الأزرار في مهام الاستخراج الثقيلة. إنها تعمل بشكل أفضل مع الألواح خفيفة الوزن.

قبضة الدائري

يوفر المقبض الدائري ترقية فعالة من حيث التكلفة. يتسع لإصبع يرتدي قفازًا أو خطافًا متخصصًا للاستخراج. هذا النمط مثالي للمساحات الهيكلية الضيقة. في بعض الأحيان لن يكون المقبض الضخم مناسبًا. توفر الحلقة قوة سحب إضافية دون إضافة وزن كبير. يظل خيارًا شائعًا لأدوات التغيير السريع.

مقبض على شكل حرف T

يعتبر المقبض T بمثابة المعيار المريح للاستخدام المتكرر. يوفر قبضة كاملة للمشغل. يفضل فنيو الفضاء الجوي والميكانيكيون الزراعيون ومشغلو الأتمتة هذا الأسلوب. إنها تسمح للعمال بتطبيق أقصى قوة سحب بأمان. إذا كانت العملية الخاصة بك تتطلب تغييرات عالية التردد، فإن المقبض T هو اختيارك الافتراضي. فهو يقلل من تعب يد المشغل بشكل كبير.

مقبض على شكل حرف L

في بعض الأحيان تمنع العوائق الهيكلية القبضة المتناظرة. يحل المقبض L مشكلة الهندسة المكانية هذه بالضبط. إنه يوفر رافعة يدوية قابلة للمقارنة بمقبض T. ومع ذلك، فهو يتناسب مع حواجز الزوايا الضيقة. إنها تتجه إلى جانب واحد فقط. ستشاهد غالبًا مقابض على شكل حرف L في مجموعات فرعية كثيفة للطيران.

الحبال والحبال

أثناء التفكيك السريع، تختفي الأجزاء السائبة. يجب عليك تحديد الحبال السلكية لمثبتات القفل الخاصة بك. تقوم الحبال بتثبيت الدبوس مباشرة في إطار المعدات الرئيسية. إنها تمنع مخاطر حطام الأجسام الأجنبية (FOD). يتسبب FOD في حدوث أعطال كارثية في مجال الطيران والأتمتة عالية السرعة. حبل بسيط من الفولاذ المقاوم للصدأ يمنع فقدان الأجهزة. إنها تحافظ على توافق أرضية الإنتاج وآمنة.

الامتثال للمواد والمتانة البيئية

إن أداة التثبيت الخاصة بك موثوقة بقدر ما هي المادة الأساسية. البيئات الصناعية تدمر المعادن الضعيفة بسرعة. يجب عليك تقييم قوة الشد والمقاومة الكيميائية قبل النشر.

احتياجات قوة الشد والعائد

تتطلب الآلات الصناعية الثقيلة سلامة هيكلية هائلة. توفر السبائك القياسية أو فولاذ الكروم قوة إنتاجية مذهلة. هذه المواد تقاوم الانحناء تحت الأحمال المادية الهائلة. إنها تخدم بشكل مثالي معدات البناء ومكابس التصنيع الثقيلة. ومع ذلك، فهي تفتقر إلى المقاومة الطبيعية للتآكل. على العكس من ذلك، يوفر الفولاذ المقاوم للصدأ من سلسلة 300 و600 متانة ممتازة. إنهم يتاجرون بجزء بسيط من قوة الإنتاجية القصوى للحصول على مرونة بيئية فائقة. يجب عليك حساب الحد الأقصى لمتطلبات الحمل لديك لتختار بشكل صحيح.

معايير صارمة للنظافة وغرف الأبحاث

تعمل قطاعات تصنيع الأغذية والأدوية في ظل لوائح صحية وحشية. تحدث عمليات الغسيل الكيميائي المسببة للتآكل يوميًا. في هذه البيئات، يجب عليك تحديد متغيرات 'فولاذ مقاوم للصدأ بنسبة 100%'. وهذا التمييز مهم بعمق. غالبًا ما تخفي المسامير القياسية المكونات الداخلية المصنوعة من الزنك أو البلاستيك. يستخدم الدبوس الصحي الحقيقي الفولاذ المقاوم للصدأ للزر والزنبرك والمغزل الداخلي. وهذا يزيل مخاطر الصدأ تمامًا. يمنع تراكم البكتيريا. تضمن المكونات المقاومة للصدأ بالكامل اجتياز عمليات تدقيق صارمة للامتثال للمعايير الصحية.

طلاءات البيئة القاسية

المعالجات السطحية تغير أداء المواد. يتحلل الفولاذ غير المطلي بسرعة في الظروف البحرية أو الكيميائية. يوفر طلاء الكادميوم مقاومة فائقة للتآكل. إنه بمثابة حاجز قرباني في البيئات الصناعية القاسية. ومع ذلك، يحمل الكادميوم مخاطر سمية شديدة. لوائح التصنيع الحديثة تحد بشكل صارم من استخدامه. تفضل الصناعات الثقيلة الامتثال الآن التخميل المتقدم أو ألواح الزنك والنيكل المتخصصة. تحقق دائمًا من قواعد الامتثال البيئي المحلية الخاصة بك قبل تحديد أداة التثبيت المطلية.

خطأ شائع: شراء دبابيس قياسية مطلية بالزنك للتطبيقات البحرية الخارجية. يتم إزالة رقائق طلاء الزنك بسرعة تحت رذاذ الملح. يصدأ الدبوس من الداخل، مما يؤدي إلى تجميد آلية الضغط على الزر بشكل دائم. الافتراضي دائمًا هو الفولاذ المقاوم للصدأ عالي الجودة للاستخدام البحري.

حالة العمل: تقليل وقت الإعداد وعائد الاستثمار التشغيلي

غالبًا ما ينظر المهندسون إلى أدوات التثبيت على أنها مجرد أجهزة. إنهم يفتقدون الصورة الأكبر. يجب عليك تأطير هذه المسامير كأدوات كفاءة حاسمة. أنها تؤثر بشكل مباشر على النتيجة النهائية الخاصة بك.

محاذاة SMED (تبادل القوالب في دقيقة واحدة).

التصنيع الخالي من الهدر يعتمد على السرعة. تتطلب منهجية SMED التحولات السريعة بين عمليات الإنتاج. تتطلب الوصلات التقليدية المثبتة بمسامير مفاتيح ربط ومآخذ وعمالة يدوية كبيرة. إن إعدادات Clevis-and-cotter-pin تحبط العمال. يؤدي استبدال هذه الأنظمة القديمة إلى تقليل أوقات تغيير الخط بشكل مباشر. العامل ببساطة يضغط على الزر ويسحب. المهمة التي كانت تستغرق خمس دقائق أصبحت تستغرق الآن خمس ثوانٍ. وعبر أرض المصنع المزدحمة، تتجمع هذه الثواني الموفرة في مكاسب إنتاجية هائلة.

مناعة الاهتزاز

يعمل الاهتزاز الميكانيكي المستمر كعدو للأجهزة التقليدية. البراغي الملولبة تتراجع ببطء مع مرور الوقت. إنها تتطلب فحوصات صيانة مستمرة وإجراءات إعادة الدوران. تتجاهل آليات القفل بالضغط على الزر الاهتزاز تمامًا. تظل كرات القفل الإيجابية منتشرة فعليًا. وتظل مغلقة بشكل آمن حتى يحدث تدخل يدوي متعمد. تقلل هذه المناعة بشكل كبير من جداول الصيانة الوقائية الخاصة بك. إنه يمنع الأعطال الكارثية للآلات في منتصف الدورة.

عملية بدون أدوات

ضع في اعتبارك التوفيرات الخفية للتجميع بدون أدوات. تتطلب دبابيس السحب أدوات استخراج هوائية متخصصة. يضيع العمال الوقت في المشي عبر المنشأة للعثور على هذه الأدوات. تتسبب الشفاطات الهوائية أيضًا في تآكل التجاويف المعدنية المحيطة بسبب الصيانة. تعمل دبابيس الضغط على الزر على التخلص من الأدوات المساعدة تمامًا. يد المشغل هي الأداة الوحيدة المطلوبة. وهذا يخلق محطة عمل مكتفية ذاتيا. إنه يبسط تسلسل التجميع ويمكّن العمال من العمل بشكل أسرع.

خاتمة

إن اختيار أداة التثبيت المثالية يتجاوز الأبعاد البسيطة. يجب عليك تحقيق التوازن بين العديد من المتغيرات الهندسية الهامة. أولاً، قم بتقييم توقعات حمل القص لديك. تحديد ما إذا كانت الآليات الفردية أو المزدوجة المفعول تناسب ملف تعريف الإجهاد. بعد ذلك، احترم القيود المكانية الخاصة بك. اختر نوع الرأس - مثل المقبض على شكل حرف T أو الزر المنخفض - الذي يناسب العاملين لديك. وأخيرًا، ضمان الامتثال البيئي الصارم عن طريق اختيار المواد المناسبة عالية الجودة.

لا تضع اللمسات الأخيرة على تصميمات الآلات الخاصة بك بشكل أعمى. نوصي بشدة بأن تطلب فرق المشتريات والهندسة ملفات CAD الرسمية. قم بدمج هذه الملفات في نماذج التجميع الرقمية الخاصة بك. علاوة على ذلك، قم بإجراء اختبار حمل القص الجسدي الصارم على العينات المدرجة في القائمة المختصرة. يكشف الاختبار الميداني عن نقاط الاحتكاك التي قد تغفل عنها النماذج الرقمية. عندما تكون مستعدًا لتحديث خط التجميع الخاص بك، اتصل بنا لمناقشة التكوينات المخصصة والمواصفات المجمعة.

التعليمات

س: ما الفرق بين دبوس الماسكة ودبوس قفل زر الضغط؟

ج: تعتمد دبابيس الاحتجاز فقط على توتر الزنبرك الداخلي. إنهم يربطون الأجزاء معًا باستخدام الاحتكاك. يمكنك سحب دبوس الماسكة بالقوة دون الضغط على أي شيء. تتميز دبابيس زر الضغط بقفل ميكانيكي إيجابي. الكرات الفولاذية الصلبة تمنع عملية الإزالة فعليًا. لا يمكنك استخراجها دون الضغط عمدا على الزر لسحب الكرات.

س: هل يمكن لدبابيس قفل الزر الضغط على تحمل قوى القص الثقيلة؟

ج: نعم، إنهم يتفوقون في هذه البيئات. يمتص الساق المعدني الصلب حمل القص الفعلي، وليس كرات القفل. ومع ذلك، تختلف تقييمات الحمل الإجمالية بشكل صارم حسب قطر الدبوس وقوة إنتاج المادة المحددة. راجع دائمًا المخططات الهندسية لمعرفة حدود القص الدقيقة قبل التثبيت.

س: هل هذه هي نفس آليات باب الخصوصية الذي يعمل بضغطة زر؟

ج: لا. على الرغم من أنهما يشتركان في المغزل الداخلي المنزلق، إلا أن التطبيقات تختلف تمامًا. دبابيس القفل الصناعية عبارة عن مثبتات ميكانيكية مستقلة ومصممة للآلات الثقيلة. تمثل آليات الأبواب أجهزة معمارية داخلية خفيفة الوزن مصممة ببساطة لمنع المقبض من الدوران. أنها لا توفر أي مقاومة للحمل الهيكلي.
