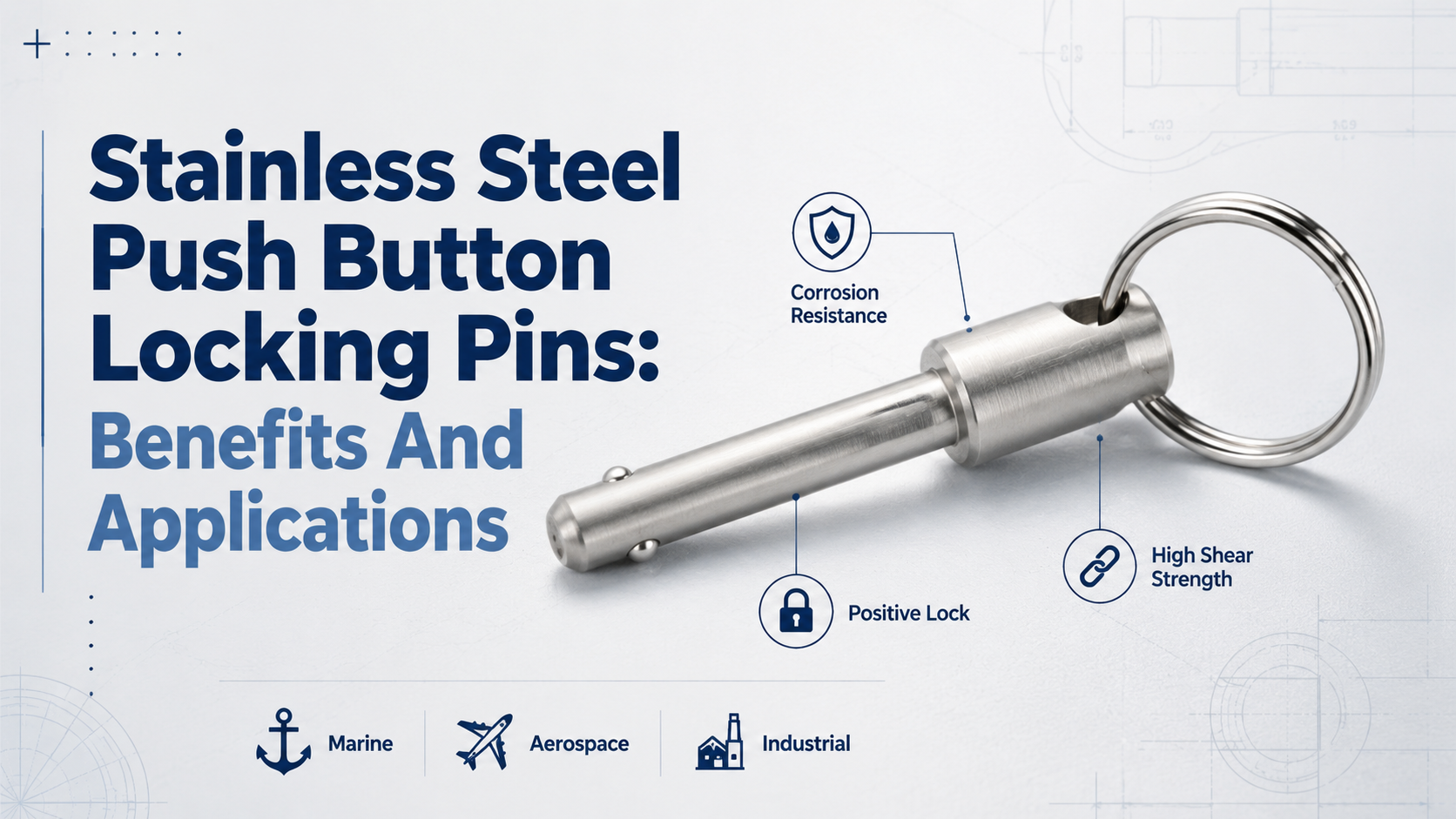

دبابيس قفل زر الضغط من الفولاذ المقاوم للصدأ: الفوائد والتطبيقات

غالبًا ما يفرض التثبيت اليدوي في البيئات عالية الاهتزاز أو الحاملة مقايضة هندسية صعبة. يجب على الفنيين عادةً الاختيار بين الحد الأقصى من الأمان المادي وسرعة التشغيل السريعة. تتطلب أدوات التثبيت التقليدية الملولبة تشديدًا يدويًا شاقًا. يؤدي هذا إلى إبطاء خطوط التجميع وتعقيد جداول الصيانة الروتينية. إذا قمت بإعطاء الأولوية للإصدارات اليدوية السريعة، فإنك تخاطر بشكل متكرر بفك الارتباط العرضي أثناء تشغيل الماكينة الثقيلة.

نقدم الفولاذ المقاوم للصدأ دبوس قفل زر الضغط هو الحل الميكانيكي النهائي. يعتبره محترفو الصناعة المعيار المطلق لآليات القفل الإيجابية. إنه يضمن إطلاق المكونات بسرعة دون المساس بسلامة المفاصل الهيكلية. تحافظ هذه الأجهزة على تفاعل صارم حتى يتم إطلاقها عمدًا بواسطة المشغل. لا داعي للقلق أبدًا بشأن قوى الدوران المكثفة التي تدعمها.

توفر هذه المقالة للمهندسين ومديري المشتريات والمصممين الصناعيين إطارًا قويًا للتقييم الفني. سنساعدك على إجراء تقييم شامل لدرجات المواد، وتقييم تقييمات قوة القص المزدوج، وتطبيق معايير التحجيم الصارمة. سوف تتعلم كيفية تحديد مكونات الأجهزة المهمة بدقة لأي تطبيق هيكلي متطلب.

الوجبات السريعة الرئيسية

• تصميم آمن من الفشل: تستخدم دبابيس قفل زر الضغط آلية كرة قفل إيجابية لا يمكن فك الارتباط حتى يتم الضغط على المشغل عمدًا.

• تفوق المواد: توفر أنواع الفولاذ المقاوم للصدأ (عادةً سلسلة 300 أو 17-4 PH) مقاومة حرجة للتآكل الجلفاني وإجهاد القص الميكانيكي، خاصة في البيئات البحرية والصناعية.

• يعد تحديد الحجم أمرًا بالغ الأهمية: تتطلب المواصفات حسابًا دقيقًا لطول المقبض وقطره؛ يؤدي التوافق غير المناسب إلى إضعاف قوة القص المزدوجة للتطبيق.

ميكانيكا دبوس قفل زر الضغط

تعمل آلية القفل الإيجابية من خلال الهندسة الداخلية بدلاً من الاحتكاك الخارجي الأساسي. يعمل المغزل الدقيق الداخلي بشكل مستمر من خلال العمود الأساسي. عند الثبات في وضع القفل، يقوم هذا المغزل الداخلي بدفع الكرات الفولاذية الشعاعية إلى الخارج بشكل فعال. يحافظ زنبرك الضغط الداخلي عالي التحمل على انحياز المغزل بشكل آمن في هذه الحالة المقفلة. توضع كرات القفل هذه بفخر خارج قطر العمود الرئيسي. إنها تمنع العمود فعليًا من الانزلاق خارج فتحة التركيب. لا يمكن لاهتزاز الماكينة المفرط أو قوى الدوران الثقيلة أن تطلقها عن طريق الخطأ. يمكنك الحصول على راحة البال الهائلة في البيئات شديدة التقلب.

التشغيل بيد واحدة يجعل أدوات التثبيت هذه فعالة بشكل لا يصدق. ما عليك سوى الضغط على زر المشغل المركزي لسحب المغزل الداخلي. تسقط الكرات الشعاعية على الفور في جسم العمود. يمكنك بعد ذلك إدراج الوحدة بأكملها أو استخراجها على الفور. يعمل إجراء الضغط للإصدار هذا على تبسيط إجراءات الإعداد المتكررة بشكل كبير. أصبح تفكيك المعدات ومهام الفهرسة المعقدة أسرع بشكل كبير. أنت تقضي تمامًا على الحاجة المحبطة للدبابيس التقليدية. يمكنك أيضًا تجاوز المتاعب اليومية لتتبع مقاطع الاحتفاظ الثانوية.

يقوم المصنعون بتصميم ملفات تعريف مشغلات متميزة لحل التحديات البيئية المحددة. نرى عادةً نمطين من الأزرار السائدة منتشرة في الميدان:

1. أزرار التدفق: تكون هذه الأزرار مستوية تمامًا على سطح الرأس الرئيسي. إنها تمنع بفعالية الصدمات العرضية أو سقوط الحطام من التسبب في إطلاق غير مرغوب فيه.

2. الأزرار البارزة: تقف مرتفعة بشكل ملحوظ عن قاعدة الرأس. إنها تتيح عملية ميكانيكية سهلة بشكل لا يصدق للعمال الذين يرتدون قفازات أمان واقية ثقيلة.

من خلال مطابقة ملف تعريف المشغل بعناية مع ظروف العمل المحددة لديك، يمكنك تحسين كل من السلامة الأساسية وإمكانية الوصول المريحة.

تقييم أداء المواد: لماذا الفولاذ المقاوم للصدأ؟

دعونا نقارن بشكل مباشر الفولاذ الكربوني القياسي مع سبائك الفولاذ المقاوم للصدأ الممتازة. البيئات الصناعية القاسية تتحلل بسرعة أدوات التثبيت الأساسية المصنوعة من الفولاذ الكربوني. يتطور الفولاذ غير المحمي بسرعة إلى الصدأ السطحي. تعمل هذه الأكسدة العدوانية على تشويش آليات المغزل الداخلية الدقيقة. نحن نعتمد بشكل كبير على الفولاذ المقاوم للصدأ خصيصًا للتطبيقات البحرية الصعبة. يتطلب التعرض المستمر لرذاذ الملح مقاومة كيميائية لا مثيل لها. تتطلب بيئات غرف الأبحاث أيضًا بشكل صارم سبائك مقاومة للصدأ. يجب أن تمنع مناطق التصنيع الأصلية هذه أي تساقط للجسيمات الناتجة عن رقائق الصدأ المجهرية.

توفر الدرجات 304 و316 دفاعًا ممتازًا ضد الأكسدة السريعة. أنها تشكل بشكل طبيعي طبقة أكسيد الكروم السلبية. تطبق العديد من الشركات المصنعة عملية تخميل كيميائية إضافية. يؤدي التخميل إلى إزالة الحديد الحر من السطح، مما يزيد من سماكة طبقة الأكسيد الواقية هذه بشكل كبير. ومع ذلك، فهي تدعم فقط قدرات تحميل القص المعتدلة. نحن نحدد بدقة 17-4 PH (مقوى بالترسيب) من الفولاذ المقاوم للصدأ للضغط الميكانيكي الشديد. تؤدي عملية تصلب الهطول إلى تغيير الهيكل المعدني الداخلي بشكل كبير. إنه يوفر قوة قص استثنائية لمعظم متطلبات الحمل الثقيلة.

يجب علينا إنشاء عامل ثقة قوي فيما يتعلق باختيار المواد. الفولاذ المقاوم للصدأ ليس مطلوبًا عالميًا لكل مشروع على حدة. نقوم باستمرار بتقييم المسؤولية التشغيلية الفعلية. يمكنك استخدام الفولاذ الكربوني المطلي بالزنك بأمان للمهام الداخلية. لا تضمن تطبيقات الدورة المنخفضة دائمًا استخدام السبائك المتميزة. إذا كان العطل الميكانيكي لا يشكل أي مخاطر على سلامة المشغلين، فإن البدائل المطلية بالزنك تؤدي أداءً مناسبًا.

التطبيقات الرئيسية عبر الصناعات ذات المسؤولية العالية

نحن ننشر أنظمة القفل الإيجابية هذه عبر القطاعات الصعبة بشكل لا يصدق. تستفيد الصناعات المختلفة من المزايا الميكانيكية الفريدة للغاية.

• العمليات البحرية والبحرية: تخلق المياه المالحة تحديات شديدة التآكل بشكل مستمر. تعتمد أطقم سطح السفينة بشكل كبير على أدوات التثبيت البحرية المتميزة. يجب عليهم ضبط تجهيزات الأشرعة الثقيلة بسرعة أثناء العواصف الخطيرة. كما يقومون أيضًا بتأمين فتحات الحاجز الحرجة تحت الإكراه الجسدي الشديد. تقاوم الأنواع الـ 316 الحفر الناجم عن الكلوريد بشكل جميل على مدى عقود من التعرض للمحيطات.

• معدات دعم الفضاء الجوي والأرضي (GSE): يتطلب قطاع الطيران بشدة تفاوتات التصنيع الدقيقة. تتطلب قضبان السحب ذات الدعم الأرضي قوة قص عالية بشكل لا يصدق. يجب عليهم نقل الطائرات التجارية الضخمة بأمان يوميًا عبر المدرج. يجب أن تتوافق مكونات التثبيت هذه بشكل صارم مع معايير المواصفات العسكرية الصارمة لضمان السلامة المطلقة.

• الآلات الصناعية والتصنيع: تواجه خطوط التجميع الآلية المزدحمة اهتزازًا قويًا مستمرًا. يستخدم الفنيون آليات التحرير السريع لإجراء تغييرات سريعة في الأدوات. يقومون في كثير من الأحيان بتأمين حراس أمان آليين بالقرب من الأذرع الآلية النشطة. تضمن آلية القفل الإيجابي أن هذه الواقيات الواقية لن تهتز مطلقًا أثناء دورات الإنتاج المتواصلة.

• المعدات الطبية ومعدات اللياقة البدنية: تعتبر بيئة العمل للمستخدم النهائي ذات أهمية كبيرة في هذه القطاعات المحددة. يقوم أعضاء صالة الألعاب الرياضية بإجراء تعديلات ميكانيكية متكررة ومتكررة على الآلات الثقيلة. يقوم العاملون في مجال الرعاية الصحية بتعديل أسرة المرضى المعقدة بشكل مستمر خلال نوبات العمل الطويلة. يوفر الفولاذ المقاوم للصدأ مزايا صحية متميزة هنا. إنه يتحمل بسهولة عمليات المسح الكيميائية اليومية القاسية دون أن يتحلل ميكانيكيًا.

كيفية تحديد وقائمة مختصرة للدبوس الصحيح

يجب عليك حساب الأبعاد المادية بشكل لا تشوبه شائبة لضمان السلامة الميكانيكية. تؤدي أخطاء المواصفات بشكل روتيني إلى فشل المفاصل الكارثي.

نحن نتبع قاعدة مهندس صارمة للغاية فيما يتعلق بالطول. يجب أن يتطابق طول المقبض المحدد تمامًا مع إجمالي سمك مواد التطبيق المتزاوجة. إذا كانت القبضة المحسوبة قصيرة، فلن يتم نشر الكرات الشعاعية ببساطة. لقد ظلوا محاصرين بشكل خطير داخل التجويف المحفور. إذا استمر القياس لفترة طويلة جدًا، فسيؤدي ذلك إلى حدوث تلاعب جانبي خطير. تولد هذه الحركة غير المرغوب فيها ضغطًا هائلاً على العمود.

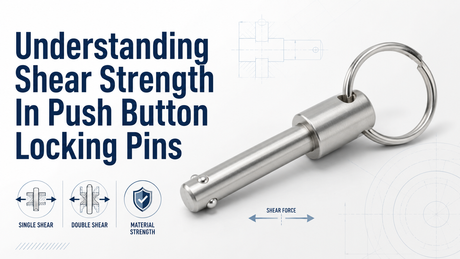

يجب عليك محاذاة قطر العمود المحدد بعناية مباشرةً مع معلمات قوة القص المزدوجة المطلوبة. يحدث القص المزدوج عندما يقوم المثبت بربط ثلاث لوحات مادية متميزة. إنها تواجه قوى قطع عبر طائرتين ماديتين منفصلتين في وقت واحد. ونحن نؤكد على الأهمية الحاسمة لمراجعة أوراق البيانات الفنية بدقة. يجب عليك التحقق من تقييمات الحمل المعتمدة قبل السماح بأي اختيار ميكانيكي نهائي.

يؤثر تحديد المقبض المناسب بشكل مباشر على سهولة الاستخدام التشغيلي اليومي. نقوم بتعيين أنواع المقابض إلى حقائق تشغيلية محددة:

• مقبض T: نعتبره الأفضل للسحب بقوة ضد المقاومة الميكانيكية العالية. إنه يوفر قبضة واسعة وآمنة للفنيين الذين يرتدون قفازات واقية ضخمة.

• المقبض على شكل حرف L: نحن نعتبر هذا مثاليًا للتخليصات الجسدية الضيقة. نوصي به بشدة حيث لا يمكن لمقبض T الأوسع أن يدور بالكامل دون الاصطدام بالآلات المجاورة.

• الزر أو الرأس الدائري: نحن نفضل هذا للمساحات المضغوطة للغاية. توفر الحلقة المعدنية المدمجة نقطة ربط سهلة رائعة لكابلات الأمان.

مخاطر التنفيذ وضمان الجودة

حتى الأجهزة الصناعية المتميزة تواجه تحديات ميدانية كبيرة. إن التعرف على هذه المخاطر يمنع توقف خط التجميع في المستقبل.

يخلق الحطام البيئي مخاطر تشغيلية كبيرة في الهواء الطلق. كثيرًا ما تتسبب الأوساخ أو الحبيبات المتطايرة أو الجليد المتوسع في تشويش آلية الكرة الداخلية الدقيقة. يمثل هذا فشلًا ميدانيًا شائعًا ومحبطًا. نوصي بشدة بإنشاء بروتوكولات صيانة استباقية. التشحيم المنتظم باستخدام مواد التشحيم ذات الأغشية الجافة المتخصصة يحافظ على حركة المغزل بسلاسة. في البيئات شديدة التلوث، ابحث عن المكونات التي تتميز بأختام مطاطية متخصصة. تعمل هذه الأختام المرنة على منع دخول الغبار الكاشطة إلى تجويف المغزل الداخلي.

تتسبب الأجهزة المسقطة في حدوث تأخيرات لوجستية هائلة. نحن نفرض دائمًا إقران مكوناتك سريعة التحرير بحبل قوي. تمنع مجموعة الحبال السلكية المطلية البسيطة الخسارة العرضية في الميدان. يمكنك تأمين حلقة واحدة بشكل دائم على رأس الحلقة. تقوم بربط الطرف المقابل مباشرة بالآلة الأساسية. وهذا يضمن بقاء الأجهزة مقيدة أثناء التغييرات السريعة.

لا تقم بشراء أجهزة التثبيت الهامة بشكل أعمى. انصح فريقك الهندسي بالمطالبة بشهادات المواد الشفافة بشكل مستمر. ابحث عن كثب عن امتثال DFARS الموثق. اطلب وثائق RoHS صريحة لضمان معايير السلامة البيئية. يسعد شركاء التصنيع ذوي الجودة العالية بتقديم بيانات الاختبار المدمرة المنشورة. إذا كنت بحاجة إلى توضيح بشأن بروتوكولات الاختبار أو الحلول الهندسية المخصصة، فنحن نشجعك على ذلك اتصل بنا مباشرة للحصول على التوجيه الفني المتخصص.

خاتمة

يتطلب اختيار آلية القفل الإيجابي المثالية توازنًا تحليليًا دقيقًا. يجب عليك أن تزن بعناية متطلبات قوة القص الدقيقة مقابل التعرض البيئي المتوقع. الآلات الداخلية القياسية تتحمل المواد الأساسية بشكل جيد. ومع ذلك، فإن العمليات البحرية أو الفضائية الجوية الصارمة في الهواء الطلق تتطلب بالتأكيد سبائك ممتازة ومقواة بالترسيب.

ومن خلال الحساب الدقيق لأطوال القبضة المحددة، فإنك تضمن السلامة الميكانيكية المثالية. يؤدي اختيار أنماط المقبض المريحة المناسبة إلى تحسين كفاءة المشغل اليومية بشكل كبير. ننصحك بشدة باتخاذ الخطوات العملية التالية اليوم لتأمين المفاصل الهيكلية لديك.

قم بمراجعة جميع جداول المواصفات الفنية المقدمة بدقة. قم بحساب سمك رص المواد بدقة مرتين لتجنب اللعب الجانبي. كما نشجع أيضًا على طلب عينة مادية لإجراء اختبارات ميدانية مكثفة. يجب عليك التحقق من صحة الأجهزة بشكل كامل في ظل ظروف الاهتزاز في العالم الحقيقي قبل الالتزام بأي أمر شراء مجمع.

التعليمات

س: ما هو الفرق بين دبوس قفل زر الضغط ودبوس الماسكة؟

ج: تستخدم دبابيس الاحتجاز كرات بسيطة محملة بنابض. يتم إطلاقها تلقائيًا تحت قوة الدفع أو السحب النقية. أنها توفر صفر الأمن الثانوي. على العكس من ذلك، تتميز دبابيس زر الضغط بآلية قفل إيجابية ميكانيكية. يتم تثبيت الكرات الفولاذية فعليًا في مكانها بشكل صارم. لا يمكنك مطلقًا إزالتها دون الضغط على زر المشغل المركزي.

س: كيف يمكنني تحديد قوة القص المطلوبة لتطبيقي؟

ج: يجب عليك حساب قوة القص بناءً على الحد الأقصى المطلق للحمل الجانبي المطبق على المفصل. ونحن نوصي بشدة بتطبيق عامل أمان لا يقل عن 2:1. قم دائمًا بالرجوع مباشرة إلى تصنيف القص المزدوج الذي تم التحقق منه والذي توفره الشركة المصنعة. وهذا يضمن أن الأجهزة المحددة تتوافق تمامًا مع معايير التشغيل الخاصة بك بأمان.

س: هل يمكن استخدام هذه الدبابيس في بيئات المياه المالحة؟

ج: نعم، إنها تؤدي أداءً جيدًا بشكل استثنائي في المياه المالحة القاسية. ومع ذلك، يجب عليهم استخدام الفولاذ المقاوم للصدأ من الدرجة البحرية الحقيقية. يجب عليك تحديد 316 سبيكة غير قابلة للصدأ على وجه التحديد. هذه المادة المميزة تقاوم بأمان الحفر الشديد الناتج عن الكلوريد. إنه يمنع بشكل فعال التآكل الجلفاني الكارثي أثناء التعرض للمحيطات لفترة طويلة.

س: ماذا يحدث إذا كان طول المقبض طويل جدًا؟

ج: يؤدي طول القبضة الزائد إلى حدوث عدم استقرار خطير في المفاصل على الفور. إنه يقدم لحظات انحناء خطيرة وإجهادًا شديدًا للإجهاد مباشرة على العمود الداخلي. لم يعد المثبت يعاني من إجهاد القص النقي. يؤدي هذا اللعب الجانبي العدواني إلى تحلل المعدن بسرعة. وكثيرا ما يؤدي إلى عطل ميكانيكي سابق لأوانه وكارثي.
