Haben Sie sich jemals gefragt, was bei mechanischen Geräten dieses zufriedenstellende „Klick“ auslöst? Dies ist oft einem kleinen Teil zu verdanken, das als Federkugelkolben bezeichnet wird. Diese winzigen Werkzeuge sind bei richtiger Anwendung leistungsstark – aber leicht zu missbrauchen.
In diesem Beitrag erfahren Sie, wie Sie einen Federkugelkolben effektiv auswählen, installieren und verwenden, sowie Tipps zur Fehlerbehebung und zum Vergleich mit ähnlichen Kolben.

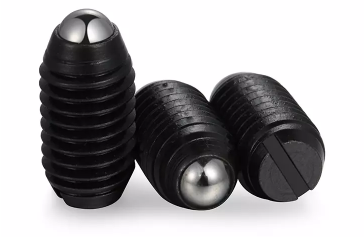

Ein Federkugelstößel ist ein kleines mechanisches Gerät, das dazu dient, Teile mithilfe einer federbelasteten Kugel zu positionieren, zu halten oder zu arretieren. Wahrscheinlich haben Sie es in Aktion gespürt, ohne es überhaupt zu merken – wie den sanften Widerstand und das Klicken, wenn Sie ein Bedienfeld verschieben oder einen Knopf verstellen. Es ist auf Einfachheit ausgelegt, spielt jedoch eine Schlüsselrolle in Maschinen, Vorrichtungen, Vorrichtungen und vielen alltäglichen Mechanismen.
Der Kolben besteht aus drei Hauptteilen in einem einzigen kompakten Körper. Da ist zunächst das Gehäuse selbst, das oft mit einem Gewinde versehen ist, sodass es einfach in ein vorgebohrtes Loch eingebaut werden kann. Dann gibt es darin versteckt eine Feder. Diese Feder drückt nach außen gegen eine glatte Kugel an der Spitze. Bei Krafteinwirkung wird die Kugel in den Körper zurückgedrückt, wodurch die Feder zusammengedrückt wird. Sobald die Kraft nachlässt, springt die Kugel wieder heraus. Diese Aktion sorgt dafür, dass Teile einrasten, genau ausgerichtet werden und bei Bedarf sogar leicht herausgeworfen werden können.
Nun fragen Sie sich vielleicht, was der Unterschied zu einem herkömmlichen Federstößel ist. Die Antwort kommt auf den Tipp an. Während beide eine Feder zum Aufbringen der Kraft verwenden, hat ein Federkugelstößel am Ende eine abgerundete Kugel. Herkömmliche Federstößel haben meist eine spitze oder flache Nase. Diese Formänderung beeinflusst ihre Leistung. Kugelstößel funktionieren am besten, wenn Kräfte aus verschiedenen Richtungen einwirken, und eignen sich ideal für leichte Positionierungen. Andererseits eignen sich Federstößel mit längeren Spitzen besser, wenn seitlicher Druck ausgeübt wird. Sie neigen auch dazu, bei Anwendungen mit höherer Belastung stabiler zu halten.
Wenn es also um sanfte Bewegungen, sanfte Rastungen oder weiche Materialien geht, ist der Kugelstößel die erste Wahl. Es mag zwar klein sein, aber hinter den Kulissen sorgt es dafür, dass alles so läuft, wie es soll.
A Der Federkugelstößel funktioniert mit einem ziemlich einfachen, aber cleveren Aufbau. Im Inneren seines Metall- oder Kunststoffkörpers sitzt eine kleine Druckfeder. An der Spitze befindet sich eine runde Kugel, die leicht hervorsteht. Wenn etwas gegen diesen Ball drückt, drückt er nach innen. Durch diesen Druck wird die Feder zusammengedrückt und speichert Energie, wenn sie kürzer wird. Sobald die Kraft wegfällt, dehnt sich die Feder wieder aus und drückt die Kugel wieder heraus. Dadurch stellt es sich selbst zurück und bereitet sich auf den nächsten Zyklus vor.
Lassen Sie uns nun darüber sprechen, was während der tatsächlichen Nutzung passiert. Wenn der Kolben mit einem Loch, einer Nut oder einer Arretierung in einem anderen Teil ausgerichtet ist, rollt oder gleitet die Kugel direkt in diesen Raum. Die Feder rastet es ein und hält es dort. Dieser Moment wird Engagement genannt. Es vermittelt ein deutliches Gefühl – wie ein Klicken oder Einrasten – und zeigt Ihnen an, dass das Teil eingerastet ist. Um ihn wieder zu bewegen, wenden Sie genügend Kraft an, um den Ball zurück in den Körper zu drücken. Das ist Loslösung. Es funktioniert reibungslos, schnell und wiederholbar, weshalb so viele Menschen Kugelstößel zum Positionieren von Teilen verwenden, die sich verschieben oder verschieben müssen, beim Loslassen aber in Position bleiben.
Was oft übersehen wird, ist die Vorspannung und Endkraft der Feder. Die Vorspannung gibt an, wie viel Kraft die Feder aufbringt, wenn die Kugel ruht und gerade noch zusammengedrückt ist. Die Endkraft ist erforderlich, um die Kugel vollständig hineinzudrücken. Diese Werte beeinflussen, wie fest sich der Kolben anfühlt, wie fest er einrastet und wie viel Widerstand er während der Verwendung bietet. Auf die Wahl der richtigen Federkraft kommt es an – ist sie zu schwach, können die Teile verrutschen, ist sie zu stark, können sie mit der Zeit verklemmen oder verschleißen. Je nach Job kommt es auf die Ausgewogenheit an.

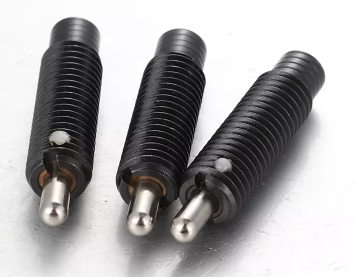

Nicht alle Federstößel sehen gleich aus oder funktionieren gleich. Der größte Unterschied liegt in der Form an der Spitze. Federkugelstößel verwenden eine runde Kugel, meist aus Stahl oder Kunststoff. Diese Kugel rollt bei Druck leicht und eignet sich daher perfekt für gleitende oder rotierende Teile. Standard Federstößel hingegen verwenden eine längere Nase. Diese Nase rollt nicht – sie drückt sich gerade hinein, normalerweise mit einer schärferen oder schmaleren Spitze. Dadurch können unterschiedliche Lastarten bewältigt werden.
Wenn Sie sich fragen, welchen Typ Sie verwenden sollen, hängt es davon ab, woran Sie arbeiten. Kugelstößel eignen sich am besten für leicht beanspruchte Installationen, bei denen sich Teile häufig bewegen und eine sanfte Verriegelung erfordern – denken Sie an Knöpfe, Platten oder Klickstopps mit geringer Kraft. Sie eignen sich auch ideal für empfindliche Oberflächen, da Kunststoffkugeln keine Spuren hinterlassen. Standard-Federstößel sind für anspruchsvollere Aufgaben konzipiert. Ihre Nase kann fester in Oberflächen drücken und stärker halten, wodurch sie sich besser für Vorrichtungen eignen, die an Ort und Stelle bleiben, oder für rauere Umgebungen.
Ein weiteres Unterscheidungsmerkmal ist die Richtung der Kraft, mit der sie umgehen. Kugelstößel können leichte Kraft aus verschiedenen Winkeln aufnehmen – von oben, von der Seite oder sogar schräg –, da die Kugel unter Druck leicht rollen kann. Das macht sie flexibler. Im Gegensatz dazu ist ein Federstößel mit langer Nase hauptsächlich für eine gerade, vertikale Krafteinwirkung von oben ausgelegt. Wenn Sie von der Seite Kraft ausüben, kann es sein, dass es nicht in der gewünschten Weise zusammengedrückt wird oder dass es sich mit der Zeit sogar verbiegt.
Die Wahl zwischen beiden hängt wirklich davon ab, wie sich Ihre Teile bewegen und welche Haltekraft Sie benötigen. Ein einfacher Schalter in Form eines Stößels kann einen großen Unterschied darin machen, wie glatt oder sicher sich Ihr Design anfühlt.
Sie finden Federkugelkolben in den unterschiedlichsten Branchen, da sie klein, aber äußerst handlich sind. In der Fertigung werden sie häufig in Vorrichtungen oder Vorrichtungen verwendet, um Teile während der Montage oder Bearbeitung an Ort und Stelle zu halten. Sie helfen dabei, alles ausgerichtet zu halten und ermöglichen gleichzeitig ein schnelles Entfernen oder Anpassen. In der Elektronik werden diese Kolben in schwierigen Montagesituationen eingesetzt, bei denen nur eine geringe Haltekraft erforderlich ist. Sie eignen sich perfekt für Schalttafeln, Testgeräte oder Schalterkomponenten, bei denen es auf sanften Druck und wiederholbare Positionierung ankommt. Auch Automatisierungssysteme sind auf sie angewiesen – insbesondere in Bereichen, in denen sich Maschinenteile bewegen, zurücksetzen oder vorübergehend in einer blockierten Position bleiben müssen.
Lassen Sie uns einige der häufigsten Orte aufschlüsseln, an denen sie auftauchen:
| Branchenbeispiel | -Anwendungsfälle |
|---|---|
| Herstellung | Werkstücke positionieren, Schiebeplatten sichern |
| Elektronik | Nicht beschädigende Kontaktpunkte, Ausrichtung der Vorrichtung |
| Automatisierung | Klickstopps, leichte Verriegelung bei beweglichen Baugruppen |
| Test- und Laborausrüstung | Wiederholbare Rasteinstellungen in optischen Bänken |
Sie glänzen am meisten in Setups mit geringer Belastung. Wenn Ihre Anwendung ein sanftes Klicken, leichte Bewegung oder Schutz vor Oberflächenbeschädigungen erfordert, sind Kugelstößel genau das Richtige für Sie. Sie brauchen nicht viel Druck, um zu funktionieren, und der Ball rollt sanft an seinen Platz. Aber für schwerere Lasten – bei denen die Verriegelungsstärke wichtiger ist – benötigen Sie möglicherweise einen Federstößel mit einer stärkeren Nase. Kugelkolben sind nicht für hohen, konstanten Druck ausgelegt. Bei zu schwerer Belastung kann der Ball zu weit sinken oder seine Haltefähigkeit verlieren.
Es kommt also darauf an: Verwenden Sie Federkugelstößel dort, wo Sie Geschwindigkeit, Flexibilität und Präzision benötigen – und nicht rohe Kraft.
Nicht alle Kugelkolben sind gleich gebaut und die Wahl des richtigen Kugelkolbens kann einen großen Unterschied machen. Einer der gebräuchlichsten Typen ist der Kugelkolben mit Gewinde. Da das Gehäuse über ein Außengewinde verfügt, schrauben Sie es einfach in ein Gewindeloch. Dieser Typ bietet Ihnen Flexibilität beim Anpassen der Position oder beim Austauschen von Teilen, insbesondere bei Vorrichtungen, Knöpfen oder Schiebekomponenten. Wenn Sie etwas Schnelles und Sicheres benötigen, sind Versionen mit Gewinde oft die erste Wahl.
Dann haben wir Einpresskolben. Diese verwenden überhaupt keine Threads. Stattdessen drückt man sie in eine glatte Bohrung, die genau die richtige Größe hat. Die Installation erfolgt schnell und erfordert kein Werkzeug, was sie ideal für die Produktion großer Stückzahlen oder bei beengten Platzverhältnissen macht. Aber wenn sie einmal drin sind, ist das Entfernen normalerweise nicht so einfach wie bei denen mit Gewinde. Deshalb verwenden wir sie, wenn Änderungen nicht oft zu erwarten sind.
Es gibt auch verschiedene Antriebsarten. Einige Kugelkolben haben einen geschlitzten Kopf, sodass Sie sie mit einem Schlitzschraubendreher festziehen oder entfernen können. Andere verfügen über einen Innensechskant, der mit Inbusschlüsseln funktioniert und eine bessere Kontrolle beim Aufbringen des Drehmoments ermöglicht. Für empfindliche Oberflächen gibt es eine Version, die statt einer Stahlkugel eine Kunststoffkugel verwendet. Die Kunststoffspitze hilft, Kratzer auf weichen Materialien wie Aluminium oder lackierten Teilen zu vermeiden. Sie werden diese häufig in elektronischen oder optischen Geräten sehen.
Hier ein kurzer Blick auf die Haupttypen:
| Kolbentyp, | am besten für | die Montagemethode geeignet |
|---|---|---|
| Mit Gewinde | Einstellbare Anschläge, Vorrichtungen, Drehknöpfe | In das Gewindeloch einschrauben |
| Presspassung | Großvolumige oder kompakte Baugruppen | In die glatte Bohrung schieben |
| Schlitzantrieb | Grundlegende Werkzeuge und einfache Installation | Schlitzschraubendreher |
| Innensechskant | Präzises Drehmoment und feste Passungen | Inbusschlüssel |
| Plastikball | Nicht beschädigender Kontakt auf weichen Materialien | Mit Gewinde oder Presspassung |
Denken Sie bei der Auswahl einer Montageart darüber nach, wie oft Sie den Kolben installieren, einstellen oder austauschen müssen. Wenn das Teil verschleißen könnte oder häufig neu positioniert werden muss, verwenden Sie ein Gewinde. Wenn der Platz knapp ist und Sie Geschwindigkeit wünschen, könnte die Presspassung die bessere Wahl sein.
Bei der Wahl des richtigen Federkugelkolbens kommt es nicht nur auf die Größe an, sondern auch auf die Leistung. Denken Sie zunächst über die Last nach, die es bewältigen muss. Verriegelt es eine kleine Platte oder hält es eine Vorrichtung während der Schwerzerspanung an Ort und Stelle? Für leichte Lasten können Sie einen Standard-Kugelkolben verwenden. Aber wenn es mehr Gewicht oder Vibrationen gibt, brauchen Sie etwas Stärkeres.
Auch die Federkraft macht einen großen Unterschied. Eine leichte Feder sorgt für sanftes Einrasten und einfaches Lösen. Es ist perfekt, wenn Sie eine reibungslose Bewegung wünschen oder wenn Benutzer es häufig von Hand verstellen müssen. Das Zusammendrücken einer schweren Feder erfordert mehr Kraft, hält das Teil aber sicherer. Verwenden Sie dies an Orten, an denen es sich nicht leisten kann, dass sich etwas bewegt oder durch Vibrationen lockert.
Materie ist genauso wichtig wie Kraft. Der Körper besteht normalerweise aus Edelstahl, Kohlenstoffstahl oder Messing. Edelstahl funktioniert am besten in nassen oder korrosiven Umgebungen. Kohlenstoffstahl ist robust und kostengünstig, kann jedoch mit der Zeit rosten. Messing ist weicher und eignet sich gut für funkenfreie Montagen oder beim Einfädeln in empfindliche Teile. Die Kugel selbst kann aus gehärtetem Stahl, Edelstahl oder Kunststoff bestehen. Stahl verleiht Festigkeit, Kunststoff ist jedoch oberflächenschonend – ideal für elektronische Geräte oder dekorative Oberflächen. Bei der Feder handelt es sich um Edelstahl- oder Musikdraht. Edelstahl ist korrosionsbeständig, während Musikdraht höheren Belastungen standhält.
Denken Sie auch an die Umgebung und die Oberfläche, die der Kolben berührt. Wenn es Feuchtigkeit ausgesetzt ist, wählen Sie Edelstahl. Wenn es in lackiertes Metall oder Kunststoff drückt, verwenden Sie eine Plastikkugel, um Spuren zu vermeiden. Sogar die Temperatur kann eine Rolle spielen – manche Materialien halten hohen Temperaturen nicht stand. Die Auswahl der richtigen Kombination bedeutet weniger Probleme und eine längere Lebensdauer der Teile.
Der Einbau eines Federkugelstößels beginnt mit der Vorbereitung des richtigen Lochs. Sie müssen es entsprechend der Gewindegröße des Kolbens bohren. Überprüfen Sie immer die Gewindebohrtabelle des Herstellers, damit das Loch nicht zu eng oder zu locker ist. Wenn es zu klein ist, könnte der Wasserhahn brechen. Wenn es zu groß ist, halten die Fäden nicht. Klopfen Sie nach dem Bohren gerade auf das Loch. Halten Sie den Gewindebohrer senkrecht, damit der Kolben gleichmäßig sitzt. Entfernen Sie alle Späne und das Öl, bevor Sie fortfahren.
Sobald das Loch fertig ist, ist es Zeit, den Kolben einzusetzen. Fassen Sie es nicht mit einer Zange an und drücken Sie es nicht fest. Verwenden Sie für Schlitzausführungen einen Schlitzschraubendreher oder für Steckschlüsselausführungen einen Innensechskantschlüssel. Fangen Sie an, es vorsichtig von Hand einzufädeln, damit Sie es nicht verkanten. Drehen Sie es dann hinein, bis es fest sitzt. Es ist nicht nötig, es herunterzudrehen. Wenn Sie zu fest anziehen, könnte der Körper zusammengedrückt werden und die Kugel bewegt sich nicht reibungslos. Bei stark vibrierenden Aufbauten können Sie vor dem Einsetzen einen Tropfen mittelfesten Schraubensicherungslacks hinzufügen.
Bei Kugelstößeln mit Gewinde ist das Senken eine kluge Entscheidung. Eine 90-Grad-Senkung, die etwas breiter als der Hauptgewindedurchmesser ist, hilft dabei, das Sicherungselement richtig zusammenzudrücken. Dies sorgt für einen besseren Kontakt und verhindert, dass der Kolben zurückspringt. Es stellt außerdem sicher, dass sich die Kugel frei ausdehnen kann, ohne durch Grate oder Oberflächenkanten blockiert zu werden.
Sobald es installiert ist, testen Sie es. Bewegen Sie das Gegenstück über der Kugel hin und her. Spüren Sie ein deutliches Klicken oder Knallen, wenn es einrastet. Wenn sich die Kugel nicht reibungslos bewegt oder festsitzt, entfernen Sie sie und setzen Sie sie mit geringerem Drehmoment wieder ein. Wenn sich der Eingriff zu schwach anfühlt, benötigen Sie möglicherweise einen Stößel mit stärkerer Federkraft.
Federkugelstößel eignen sich hervorragend, wenn Sie eine schnelle, wiederholbare Positionierung oder einen leichten Auswurf benötigen. Verwenden Sie sie dort, wo Teile ohne großen Aufwand einrasten müssen – z. B. beim Ausrichten einer Platte oder beim Einsetzen eines Teils in eine Vorrichtung. Sie sind auch praktisch, wenn Sie möchten, dass ein Teil nach dem Lösen sanft herausspringt. Dieser Auswurf wird dadurch verursacht, dass die Feder die Kugel nach außen drückt und dem Teil einen Stoß gibt, wenn es gelöst wird.
Sie können sich auch darauf verlassen, dass sie leichte Bewegungen indexieren, verriegeln oder sogar bremsen. Bei einer Indexierungsanordnung fällt die Kugel in Rillen oder Löcher und erzeugt so einen klaren Stopppunkt. Dies trägt dazu bei, dass rotierende Teile genau dort landen, wo sie sollen. Wenn Sie es zum Verriegeln verwenden, stellen Sie sicher, dass die Kugel vollständig in eine sichere Funktion einrastet. Es sollte nicht allein auf der Oberflächenreibung beruhen. Für leichtes Bremsen sorgt ein Kugelstößel für gerade genug Widerstand, um die Bewegung zu verlangsamen oder ein Teil ruhig zu halten, ohne es zu fest einzuklemmen.
Um die Interaktionszyklen konsistent zu halten, muss alles sauber und aufeinander abgestimmt bleiben. Wenn der Ball den Rand einer Rille trifft, anstatt hineinzufallen, kann dies zu zusätzlichem Verschleiß führen oder stecken bleiben. Wir sollten das Gegenstück immer genau ausrichten und sicherstellen, dass die Kugel jedes Mal vollständig zurückkommt. Auch das Schmieren des Kolbens hilft, insbesondere bei Aufbauten mit hohen Zyklen. Das verhindert ein Festkleben und ermöglicht ein reibungsloses Zurücksetzen der Kugel.
Verwenden Sie diese Kurzreferenz, um die Funktion mit dem Kolbenverhalten in Einklang zu bringen:
| Aufgabe | Worauf Sie achten sollten |
|---|---|
| Positionierung | Sanfter Balleintritt, geringe Federkraft |
| Auswurf | Kugelverlängerung reinigen, ausreichend Druck zum Lösen ausüben |
| Indizierung | Präzise Rastgeometrie, wiederholter Kontakt |
| Sperren | Vollständiger Sitz der Kugel in einem sicheren Halt |
| Bremsen | Kontrollierter Luftwiderstand, kein vollständiger Eingriff erforderlich |
Es ist nicht kompliziert, einen Federkugelkolben in gutem Zustand zu halten, aber ein wenig routinemäßige Pflege reicht aus. Beginnen Sie mit regelmäßiger Schmierung. Wenn der Kolben häufig verwendet wird – beispielsweise in einer Vorrichtung oder einer beweglichen Baugruppe – tragen Sie alle paar Monate eine kleine Menge leichtes Maschinenöl auf. Dadurch kann sich die Kugel frei bewegen und die Feder bleibt nicht im Gehäuse stecken. Wenn es Staub, Feuchtigkeit oder Chemikalien ausgesetzt ist, müssen Sie es möglicherweise häufiger reinigen und nachschmieren.
Es ist auch sinnvoll, einen einfachen Inspektionsplan zu erstellen. Entfernen Sie von Zeit zu Zeit den Kolben und überprüfen Sie die Bewegung der Kugel. Es sollte reibungslos hineingleiten und wieder herausspringen. Wenn es schwergängig ist oder festsitzt, ist möglicherweise die Feder verstopft oder das Gehäuse leicht verformt. Vergessen Sie nicht, auch die Umgebung zu erkunden. Metallspäne oder Oberflächenschäden können im Laufe der Zeit zu einem schlechten Eingriff führen.
Manchmal verschleißen selbst die am besten gewarteten Kolben. Die Kugel kann leicht abflachen oder die Feder verliert ihre Spannung. Wenn sich die Verlobung schwach oder inkonsistent anfühlt, tauschen Sie sie aus. Diese Teile sind nicht teuer und der Austausch vor einem Ausfall spart später Zeit und Ärger. Sie sollten auch darauf achten, wie sich der Kolben bei jedem Zyklus verhält. Wenn sich die Kugel nicht vollständig ausdehnt oder sich das Klicken weicher anfühlt als zuvor, ist das ein Zeichen dafür, dass die innere Feder schwächer wird.
Die Verwendung eines Federkugelstößels mag einfach erscheinen, aber um den größtmöglichen Nutzen daraus zu ziehen, müssen Sie den richtigen Typ auswählen, ihn richtig installieren und ihn regelmäßig warten. Von der Positionierung bis zur Verriegelung spielt dieser kleine Teil eine große Rolle für den reibungslosen Betrieb von Maschinen. Das Material, die Federkraft und die Montageart wirken sich alle auf die Leistung aus. Passen Sie den Kolben immer an die jeweilige Aufgabe an, und vergessen Sie nicht: Dieses winzige Gerät kann einen großen Unterschied in Bezug auf Präzision und Zuverlässigkeit machen.
Ein Federkugelstößel hilft beim Positionieren, Verriegeln oder Auswerfen von Komponenten, indem er eine federbelastete Kugel verwendet, die in eine Passfläche drückt oder entlang dieser rollt.
Nicht empfohlen. Kugelstößel sind ideal für leichte Lasten. Für höhere Kräfte oder eine sicherere Verriegelung verwenden Sie Standard-Federstößel mit längeren Nasen.
Verwenden Sie eine leichte Federkraft für eine sanfte Positionierung und häufige Anpassungen. Wählen Sie eine starke Federkraft für feste Verriegelung oder vibrationsintensive Umgebungen.
Nein. Kugelkolben aus Kunststoff sind weicher und zum Schutz empfindlicher Oberflächen gedacht. Sie eignen sich hervorragend für elektronische Geräte oder weiche Materialien, sind jedoch nicht für den Einsatz unter hoher Beanspruchung geeignet.
Überprüfen Sie es monatlich, schmieren Sie es alle paar Monate und ersetzen Sie es, wenn die Feder schwächer wird oder die Kugel klemmt oder abgenutzt ist.
