Les pistons d'indexation sont des composants essentiels dans les assemblages mécaniques, offrant des capacités de positionnement, de verrouillage et d'alignement précises. Ils sont largement utilisés dans les machines, les gabarits, les accessoires et les équipements industriels, où un positionnement précis et un mouvement reproductible sont essentiels. La sélection du bon piston d'indexation est cruciale, car même des erreurs de spécifications mineures peuvent entraîner un désalignement de l'assemblage, des inefficacités opérationnelles et une usure ou une défaillance accrue. L'un des domaines de confusion les plus courants concerne le choix entre les pistons d'indexation métriques et en pouces, qui, s'ils ne correspondent pas ou sont mal compris, peuvent entraîner des erreurs coûteuses.
Cet article explore les différences entre les pistons d'indexation métriques et en pouces, examine comment les erreurs de spécification se produisent et fournit des conseils pratiques aux ingénieurs et aux équipes d'approvisionnement pour éviter les erreurs. Il montre également pourquoi les fournisseurs professionnels, tels que Dongguan Zhengchen Hardware Co., Ltd., peuvent contribuer à garantir une sélection et une application appropriées des pistons d'indexation.

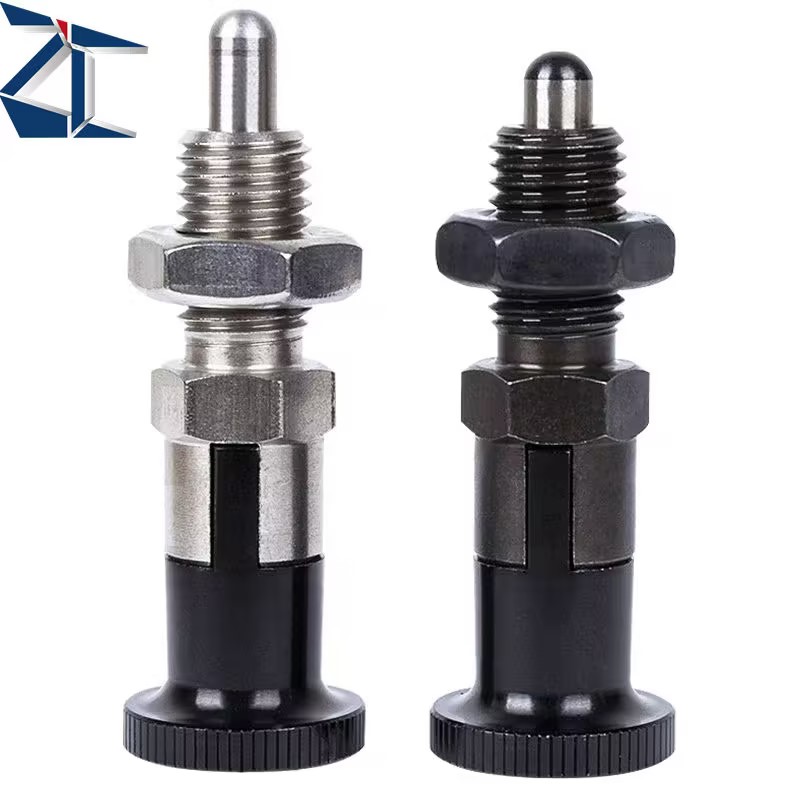

Les pistons d'indexation sont des dispositifs mécaniques constitués d'une goupille à ressort logée dans un corps fileté. Lorsqu'elle est actionnée, la goupille s'étend pour s'engager dans une pièce correspondante, fournissant ainsi un verrouillage sécurisé ou une fonction de positionnement. Ces composants sont appréciés pour leur capacité à offrir un réglage rapide, un positionnement précis et un verrouillage fiable, ce qui les rend indispensables dans les assemblages réglables.
Les pistons d'indexation sont couramment utilisés dans diverses applications :
Machine-outillage : utilisé pour sécuriser les pièces mobiles ou ajuster les tables de machine.
Fixations et gabarits : assurent un positionnement reproductible des pièces pendant la fabrication.
Mobilier et équipement : permettre aux composants réglables de se verrouiller en position.
Équipement d'automatisation : permet une indexation précise des pièces de robot ou de convoyeur.
Dans tous ces cas, la taille de filetage, le diamètre du piston et la longueur de course corrects sont essentiels pour garantir un fonctionnement fluide. Une mauvaise compréhension du caractère métrique ou en pouces d'un piston peut entraîner un ajustement incorrect, un dénudage des filetages ou une défaillance fonctionnelle.
Les pistons d'indexation sont fabriqués selon des normes métriques (millimètres) ou en pouces (unités impériales). Comprendre cette distinction est essentiel pour éviter les erreurs de spécifications lors de la conception, de l'approvisionnement ou de l'installation.
Les pistons métriques sont mesurés en millimètres pour des dimensions telles que le diamètre du filetage, le pas du filetage, le diamètre de la goupille et la longueur de course. Les normes de filetage courantes incluent les filetages métriques ISO, qui sont largement utilisés dans les machines du monde entier. Les pistons métriques sont avantageux lorsque :
Les machines et les composants sont conçus en unités métriques.
La standardisation mondiale en millimètres simplifie la conception et l'approvisionnement.
Les pièces de rechange ou de rechange doivent correspondre aux ensembles métriques existants.
Un piston d'indexation métrique typique peut avoir des spécifications telles qu'un filetage M6 x 1,0 avec un diamètre de piston de 6 mm et une course de 12 mm. L'utilisation de ces composants dans un assemblage métrique garantit un alignement correct et évite les interférences mécaniques.
Les pistons en pouces ou impériaux suivent des mesures basées sur les pouces, en utilisant souvent des normes de filetage unifiées telles que UNC ou UNF. Les pistons en pouces sont toujours répandus aux États-Unis et dans les équipements existants du monde entier. Ils conviennent lorsque :
L'assemblage ou la machinerie existante utilise des attaches en pouces.
Les composants de remplacement doivent correspondre aux anciennes conceptions standard en pouces.
Les ingénieurs travaillent avec des spécifications en pouces pour maintenir l’uniformité.
Par exemple, un piston en pouces peut avoir un filetage 1/4-20 UNC, un diamètre de broche de 0,25 pouce et une course de 0,5 pouce. Une mauvaise application de ce piston dans un assemblage à filetage métrique peut dénuder les filetages, créer un ajustement lâche ou empêcher une indexation correcte.
Malgré leur importance, les erreurs de spécification des pistons d'indexation sont étonnamment courantes. Une mauvaise interprétation des unités métriques par rapport aux unités en pouces peut avoir de graves conséquences.
L’inadéquation des threads est l’erreur la plus fréquente. L'utilisation d'un piston métrique dans un trou fileté en pouces (ou vice versa) peut entraîner un filetage croisé, un dénudage ou un engagement lâche. Cela réduit non seulement la fiabilité fonctionnelle de l'ensemble, mais peut également endommager les pièces correspondantes, nécessitant une reprise ou un remplacement coûteux.
Un diamètre de piston ou une longueur de course incorrects peuvent empêcher l'engagement ou le verrouillage complet du dispositif. Par exemple, un piston d'un diamètre légèrement plus petit peut ne pas réussir à fixer correctement le composant, tandis qu'un piston d'un diamètre plus grand peut se coincer dans le trou ou la surface de contact. De même, la longueur de course doit correspondre aux exigences de conception ; une course trop courte ou trop longue peut empêcher une indexation correcte ou interférer avec les pièces adjacentes.
Les équipes d'approvisionnement peuvent commander par inadvertance des pistons avec le mauvais système d'unités, en particulier lorsque la fiche technique manque de clarté ou lorsqu'elles s'approvisionnent auprès de plusieurs fournisseurs. Cela est particulièrement problématique pour les installations gérant à la fois des équipements métriques et pouces, entraînant des erreurs d'inventaire et une augmentation des temps d'arrêt.
Même une fois installé, un piston mal adapté peut entraîner des contraintes mécaniques, une usure prématurée ou une défaillance fonctionnelle. Cela peut se manifester par :
Indexation ou verrouillage incohérent des pièces
Difficulté à engager ou à rétracter le piston
Usure accélérée des surfaces de contact
Retards opérationnels dus à des ajustements ou à une maintenance fréquents
De tels problèmes soulignent l’importance de spécifications claires et d’une sélection minutieuse des pistons métriques par rapport aux pistons en pouces.
La prévention des erreurs nécessite une approche systématique de la conception, de l’approvisionnement et de l’installation.
Les équipes d'ingénierie doivent spécifier toutes les dimensions critiques, le type de filetage et la longueur de course avec les unités clairement indiquées. L’utilisation d’unités métriques ou en pouces cohérentes dans les documents de conception minimise la confusion. De plus, le référencement des numéros de pièces standard provenant de fournisseurs réputés garantit la compatibilité et réduit le risque d’interprétation erronée.
Le personnel d'approvisionnement doit vérifier les unités et les dimensions par rapport aux exigences en matière d'équipement. Cela peut inclure :
Confirmation du type de filetage (ISO métrique vs UNC/UNF)
Vérification du diamètre du piston et de la longueur de course
Croiser les fiches techniques des fournisseurs avec les spécifications techniques
La mise en œuvre d'un processus de double vérification pour les composants critiques tels que les pistons d'indexation peut éviter des erreurs coûteuses.
Travailler avec des fournisseurs qui comprennent à la fois les systèmes métriques et pouces est précieux. Les fournisseurs professionnels peuvent fournir des conseils sur :
Sélection de pistons compatibles pour des assemblages spécifiques
Identifier des alternatives lorsque les tailles exactes ne sont pas disponibles
Conseils sur les tolérances et les considérations d’ajustement
Par exemple, Dongguan Zhengchen Hardware Co., Ltd. se spécialise dans les pistons d'indexation de haute qualité et peut aider les fabricants à sélectionner le bon produit pour leurs systèmes métriques ou basés sur les pouces, garantissant ainsi un ajustement, une fonctionnalité et une durabilité appropriés.
Dans la mesure du possible, la standardisation des assemblages en un système à unité unique, métrique ou en pouces, réduit la complexité et minimise les erreurs. Ceci est particulièrement efficace dans les installations de production à grande échelle comportant plusieurs machines, car cela simplifie les procédures de gestion des stocks, de maintenance et de remplacement.
Les pistons métriques et en pouces doivent répondre à des exigences de tolérance spécifiques pour garantir un ajustement et des performances appropriés. Même des écarts mineurs dans le diamètre du piston ou le pas du filetage peuvent affecter l'engagement et la fluidité du fonctionnement. L'utilisation de pistons provenant de fournisseurs réputés garantit le respect des normes de tolérance et réduit le risque de rebut lié aux spécifications.
Les pistons d'indexation sont disponibles dans divers matériaux, notamment l'acier inoxydable, l'acier au carbone et les alliages plaqués. Le choix des matériaux influence la durabilité, la résistance à la corrosion et la durée de vie opérationnelle. Il est important d'adapter le matériau à l'application, en tenant compte de l'exposition environnementale, des exigences de charge et de la fréquence d'utilisation prévue.
L'entretien de routine, y compris le nettoyage et la lubrification, garantit un fonctionnement constant du piston. Lorsque des remplacements sont nécessaires, une attention particulière doit être portée à la compatibilité de l’unité. Même de petites erreurs dans la sélection de l'unité lors du remplacement peuvent entraîner des problèmes d'assemblage ou des retards opérationnels.
De nombreux fabricants exploitent des installations équipées d’équipements métriques et en pouces. L'intégration des deux systèmes nécessite une planification minutieuse :
Étiquetage et code couleur : marquez clairement les composants et les bacs de stockage pour indiquer les systèmes métriques ou en pouces.
Formation : Assurez-vous que le personnel de maintenance et d'assemblage connaît les différences entre les pistons métriques et en pouces.
Gestion des stocks : maintenez des inventaires séparés pour éviter toute substitution accidentelle.
Documentation : Incluez les spécifications de l'unité sur tous les dessins techniques, manuels et fiches techniques.
Le respect de ces pratiques permet d'éviter des erreurs coûteuses, garantit un fonctionnement sûr et maintient la fiabilité de l'équipement.
Une sélection précise de pistons d'indexation métriques ou en pouces offre de nombreux avantages :
Fiabilité opérationnelle : les pistons correctement dimensionnés s'enclenchent en douceur et assurent un verrouillage cohérent.
Entretien réduit : des pièces correctes réduisent l’usure et évitent les ajustements ou les remplacements répétés.
Sécurité : des pistons sécurisés et correctement installés empêchent un désengagement accidentel ou un désalignement des machines.
Efficacité : la réduction des erreurs de spécifications réduit les temps d'arrêt et accélère les processus d'assemblage et de production.
En garantissant la compatibilité, les fabricants peuvent réduire les rebuts, améliorer la productivité et prolonger la durée de vie des machines et des composants.
Éviter les erreurs de spécification entre les pistons d'indexation métriques et en pouces est essentiel pour toute installation s'appuyant sur des assemblages de précision. Une bonne compréhension des types de filetage, des diamètres des pistons et des longueurs de course, combinée à des pratiques d'approvisionnement minutieuses, de consultation des fournisseurs et de normalisation, garantit un fonctionnement fluide et une fiabilité à long terme. Des pistons mal appliqués peuvent endommager les filetages, provoquer des défaillances opérationnelles et augmenter les rebuts, entraînant des coûts inutiles et des retards de production.
Pour les fabricants à la recherche de conseils professionnels et de pistons d'indexation de haute qualité, Dongguan Zhengchen Hardware Co., Ltd. offre une expertise dans les systèmes métriques et en pouces, aidant les ingénieurs et les équipes d'approvisionnement à sélectionner les produits adaptés à leurs assemblages. Contactez-les dès aujourd'hui pour garantir des spécifications précises, un fonctionnement fiable et une réduction des rebuts dans votre équipement.
Q : Quelle est la principale différence entre les pistons d'indexation métriques et en pouces ?
R : Les pistons métriques utilisent des mesures millimétriques, tandis que les pistons en pouces suivent les unités impériales telles que les filetages UNC ou UNF.
Q : Pourquoi la compatibilité des threads est-elle importante ?
R : L'utilisation d'un mauvais type de filetage peut provoquer un filetage croisé, un dénudage ou un ajustement lâche, entraînant une défaillance fonctionnelle et une augmentation des rebuts.
Q : Un piston métrique peut-il être utilisé dans un trou fileté en pouces ?
R : Non. Même de petits écarts de diamètre ou de pas peuvent endommager les filetages et empêcher un engagement correct.
Q : Comment les fournisseurs peuvent-ils contribuer à prévenir les erreurs de spécifications ?
R : Des fournisseurs réputés fournissent des conseils sur la compatibilité, la tolérance et l'ajustement, garantissant ainsi que le piston approprié est sélectionné pour chaque application.
