Powtarzalna precyzja produkcji, oprzyrządowania i montażu produktu zależy w dużej mierze od drobnych elementów mechanicznych. Muszą działać niezawodnie przez tysiące ciągłych cykli, aby zapobiec przestojom produkcji. W swej istocie, a Tłok sprężynowy jest samodzielną jednostką wykorzystującą wewnętrzne napięcie sprężyny do wywierania precyzyjnego nacisku. Z łatwością ustawia części, wyrównuje mechanizmy lub wyrzuca materiały. Chociaż podstawowa mechanika wydaje się prosta, określenie prawidłowego komponentu wymaga oceny wartości siły końcowej i kompatybilności materiałowej. Staranny dobór zapobiega przedwczesnym awariom montażu i przestojom w produkcji. W tym przewodniku badamy wewnętrzną architekturę i mechanikę działania tych kluczowych urządzeń. Dowiesz się, jak dopasować określone typy końcówek i siły do unikalnego środowiska operacyjnego. Wreszcie zapewniamy praktyczne strategie wdrażania, aby zapewnić maksymalną trwałość w cyklu życia i integralność strukturalną.
Mechaniczna linia bazowa: Trzpienie sprężynowe składają się z gwintowanego korpusu, sprężyny wewnętrznej i końcówki (kulki lub sworznia), która przekształca ściskanie sprężyny w niezawodną, powtarzalną siłę liniową.
Dopasowanie do zastosowania: wybór zależy w dużej mierze od przypadku użycia — tłoki kulkowe doskonale sprawdzają się w zastosowaniach ślizgowych lub zatrzaskowych, natomiast tłoki kołkowe są wymagane do pozytywnego blokowania i wyrównywania.
Kryteria oceny: Określenie odpowiedniego komponentu wymaga dopasowania rodzaju materiału (np. niepowodującego uszkodzeń materiału Delrin w porównaniu ze stalą nierdzewną o wysokiej wytrzymałości na ścinanie) i wymagań dotyczących siły końcowej do środowiska operacyjnego.
Rzeczywistość wdrożeniowa: Długoterminowy sukces zależy od odpowiednich technik montażu, mechanizmów blokujących gwinty w środowiskach o wysokich wibracjach i uwzględnienia zmęczenia cyklicznego.

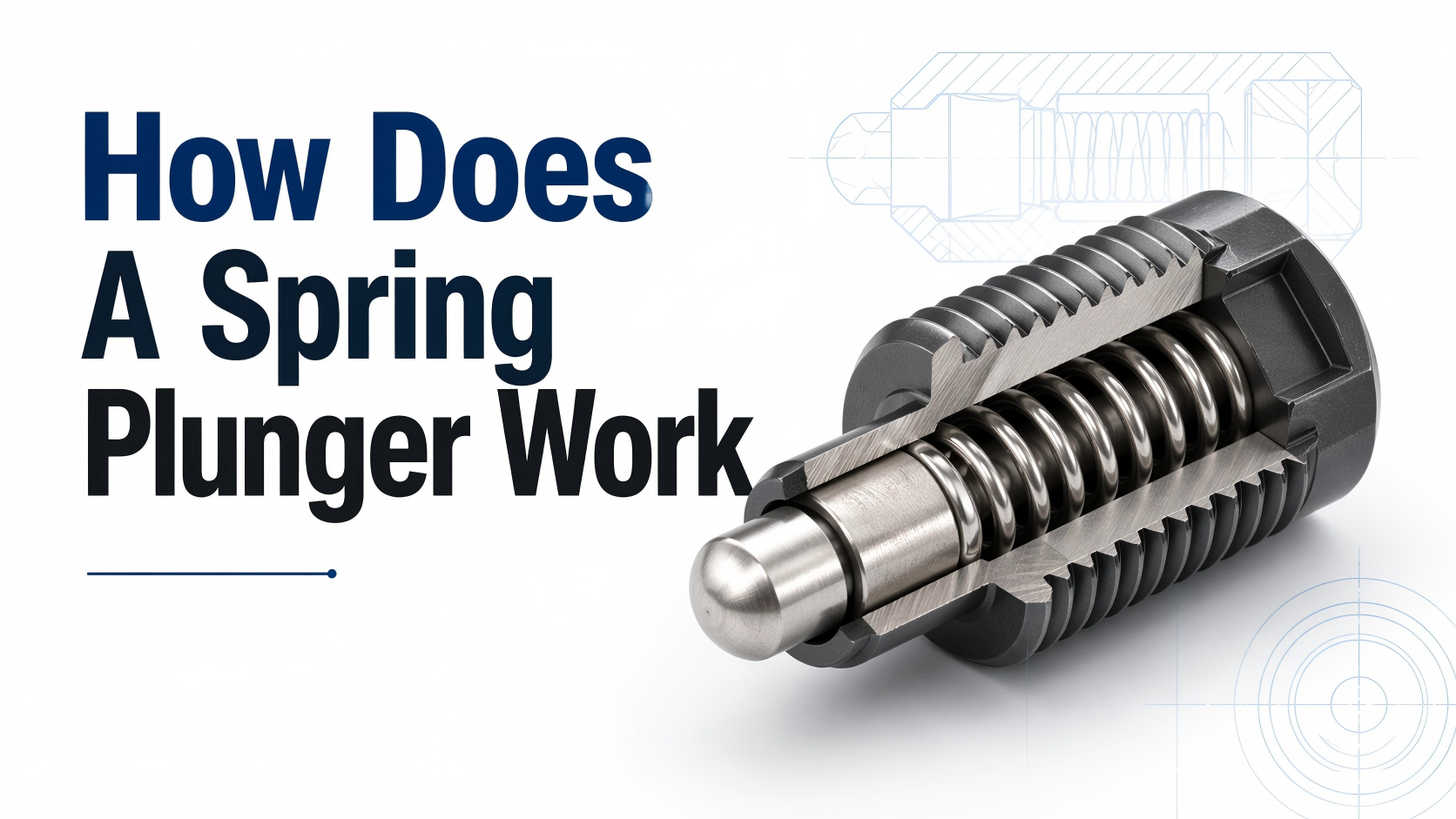

Aby w pełni wykorzystać te komponenty, inżynierowie muszą najpierw poznać ich wewnętrzną architekturę. Standard tłok obciążony sprężyną składa się z trzech głównych części. Pierwszym z nich jest pusty korpus z gwintem zewnętrznym. Pełni funkcję obudowy ochronnej i interfejsu montażowego. Druga to wewnętrzna sprężyna śrubowa. Magazynuje i uwalnia energię mechaniczną. Trzeci to ruchomy element nosa. Często nazywamy to samym tłokiem. Fizycznie oddziałuje z powierzchniami zewnętrznymi.
Cykl uruchamiania opiera się na prostej, ale wysoce kontrolowanej fizyce. Gdy ciśnienie zewnętrzne styka się z noskiem, element wciska się w gwintowany korpus. Ten ruch ściska sprężynę wewnętrzną. Sprężyna osiąga stan pełnego ściągnięcia, pochłaniając energię kinetyczną. Po usunięciu ciśnienia zewnętrznego skalibrowane napięcie sprężyny zapewnia skok powrotny. Końcówka wysuwa się z powrotem, zapewniając stałą siłę trzymania współpracującego elementu. Ten niezawodny cykl powtarza się za każdym razem identycznie.
Umieszczenie sprężyny w gwintowanej obudowie zapewnia ogromną wartość inżynieryjną. Zapewnia przewidywalną, wstępnie obliczoną siłę końcową od razu po wyjęciu z pudełka. Inżynierowie nie muszą już projektować od podstaw niestandardowych mechanizmów sprężynowo-zapadkowych. Unikasz skomplikowanego zadania polegającego na pozyskiwaniu pojedynczych sprężyn, obróbce niestandardowych obudów i ręcznym obliczaniu współczynników kompresji. Zamiast tego określasz komponent znormalizowany. Gwarantuje określoną siłę początkową i końcową. Ta standaryzacja drastycznie skraca czas projektowania i poprawia ogólną niezawodność montażu.
Zespoły mechaniczne stoją przed ciągłymi wyzwaniami dotyczącymi wyrównania, utrzymywania i wyrzucania części. Wybór odpowiedniego tłoka bezpośrednio rozwiązuje te przeszkody operacyjne. Klasyfikujemy najczęstsze zastosowania przemysłowe w trzech odrębnych obszarach funkcjonalnych.
Indeksowanie i pozycjonowanie: Operacje obróbki wymagają absolutnej precyzji. Trzpienie mocno utrzymują obrabiane przedmioty na powierzchniach odniesienia. Zapobiegają przesunięciom bocznym podczas ciężkich prac frezarskich lub montażowych. Zapewniają, że wąskie tolerancje pozostają spójne w całych partiach produkcyjnych.
Mechanizmy wyrzucające: Nowoczesne tłoczniki i formy wtryskowe wymagają szybkości. Tłoki automatycznie wypychają gotowe części z tych form. Niszczą uszczelnienie próżniowe lub tarcie. Ten automatyczny wyrzut znacznie skraca czas cyklu. Minimalizuje to również potrzebę ręcznej interwencji operatora.
Zatrzask i blokowanie: Regulowany sprzęt wymaga dotykowego sprzężenia zwrotnego. Często widać to w dźwigniach, pokrętłach i prowadnicach ślizgowych. Nosek tłoka opada w obrobiony maszynowo rowek lub otwór. Tworzy tymczasowy stan wstrzymania. Operatorzy czują wyraźne kliknięcie, potwierdzające prawidłowe ustawienie, zanim przejdą dalej.
Zdefiniowanie kryteriów sukcesu gwarantuje wybranie odpowiedniego komponentu. Należy ocenić, czy wybrany mechanizm rzeczywiście skraca czas przezbrajania narzędzia. Monitoruj powierzchnię współpracującą, aby upewnić się, że minimalizuje ona zużycie. Okresowo sprawdzaj mechanizm sprężynowy. Musi utrzymywać stałą siłę przez cały przewidywany cykl życia sprzętu. Jeśli komponent ulega zbyt szybkiej degradacji, należy określić inną siłę końcową lub materiał końcówki.
Określenie siły wymaga zwrócenia szczególnej uwagi na fazy uruchamiania. Inżynierowie muszą ocenić siłę początkową w stosunku do siły końcowej. Siła początkowa reprezentuje napięcie wstępne, gdy nosek jest całkowicie wysunięty. Siła końcowa reprezentuje maksymalny opór, gdy nos znajduje się równo z ciałem. Należy zmapować te wartości do konkretnej aplikacji.
Zwykle dzielimy siłę na trzy poziomy. Modele o lekkiej sile nadają się do delikatnych ręcznych zatrzasków, w przypadku których operatorzy ręcznie regulują pokrętła. Standardowe modele sił obsługują ogólne pozycjonowanie i indeksowanie w przeciętnych mocowaniach maszyn. Modele o dużej wytrzymałości zabezpieczają części w środowiskach o wysokich wibracjach lub w konfiguracjach oprzyrządowania o dużej wytrzymałości. Wybór nadmiernej siły powoduje zmęczenie operatora lub uszkodzenie podzespołów. Wybór niewystarczającej siły prowadzi do błędów w osiowaniu.
Geometria współpracującego noska decyduje o wydajności całego zespołu. Należy dopasować kształt nosa do pożądanego ruchu mechanicznego.
Trzpienie kulkowe: posiadają sferyczny element toczny. Są optymalne do zastosowań z obciążeniem bocznym i ruchami ślizgowymi. Kulka płynnie wsuwa się i wysuwa z płytkich rowków ustalających. Zapewniają doskonałe wrażenia dotykowe. Należy określić modele piłek, w przypadku których płynne włączanie i wyłączanie jest wymogiem bezwzględnym.
Trzpienie trzpieniowe: mają cylindryczny nosek, często z zaokrągloną lub ściętą końcówką. Zapewniają znacznie większą powierzchnię nośną. Są niezbędne do precyzyjnego ustawienia i wymuszonego blokowania. Modeli sworzniowych należy używać w scenariuszach wymagających większej odległości przesuwu lub odporności na duże boczne siły ścinające.
Inżynieria materiałowa odgrywa kluczową rolę w trwałości cyklu życia. Musisz niezależnie ocenić korpus, sprężynę wewnętrzną i wystający nos.
Część |
Opcja materiałowa |
Podstawowa aplikacja/środowisko |
|---|---|---|
Ciało i wiosna |
Standardowa stal węglowa |
Ogólne zastosowanie przemysłowe, środowiska suche, ciężkie narzędzia. |
Ciało i wiosna |
Stal nierdzewna |
Odporność na korozję, pomieszczenia czyste, zgodność z wyrobami medycznymi. |
Element nosa |
Stal hartowana |
Wysoka odporność na zużycie, powtarzalne silne uderzenia, metalowe powierzchnie współpracujące. |
Element nosa |
Delrin / Nylon |
Zastosowania nie powodujące uszkodzeń, miękkie materiały współpracujące (aluminium, tworzywa sztuczne). |
Stal standardowa zapewnia doskonałą wytrzymałość na rozciąganie w codziennym zastosowaniu przemysłowym. Jednakże pomieszczenia czyste i urządzenia medyczne wymagają stali nierdzewnej, aby zapobiec utlenianiu i zapewnić zgodność z przepisami. Podobnie materiał końcówki musi szanować powierzchnię współpracującą. Hartowana stal jest odporna na agresywne zużycie. Delrin lub nylon zapobiega zarysowaniom i uszkodzeniom podczas naciskania na bardziej miękkie elementy aluminiowe lub plastikowe.
Nawet doskonale określone komponenty zawiodą, jeśli zignoruje się realia implementacyjne. Proces fizycznej instalacji wiąże się z kilkoma zagrożeniami inżynieryjnymi. Należy aktywnie zarządzać tymi czynnikami na etapie projektowania.
Realia instalacyjne: Zarządzanie instalacjami w otworach nieprzelotowych wymaga dokładnych obliczeń głębokości. Należy idealnie dopasować skok gwintu, aby uniknąć krzyżowania się gwintu z obudową. Należy także wybrać odpowiedni typ napędu. Nasadki sześciokątne umożliwiają zastosowanie wyższego momentu obrotowego przy użyciu klucza imbusowego. Napędy szczelinowe działają lepiej, gdy dostęp do narzędzi pozostaje ograniczony podczas montażu końcowego.
Wibracje i luzowanie: Dynamiczne środowiska powodują silne wstrząsy. Wibracje te powodują stopniowe wycofywanie się standardowych części gwintowanych. Należy ograniczyć ryzyko poluzowania. Wybierz nylonowe łatki zabezpieczające gwint (takie jak Nylok) bezpośrednio na korpusie. Alternatywnie, podczas montażu można zastosować płynny środek do zabezpieczania gwintów, aby zapewnić trwałe zamocowanie.
Zanieczyszczenia i zmęczenie cykliczne: W halach produkcyjnych powstają pyły metaliczne, rozpryski chłodziwa i zanieczyszczenia. Zanieczyszczenia te łatwo blokują odsłoniętą sprężynę wewnętrzną. To zakleszczenie zatrzymuje skok powrotny. W trudnych warunkach należy ocenić potrzebę stosowania modeli uszczelnionych. Wersje uszczelnione wykorzystują gumowe o-ringi lub kołpaki ochronne, aby zablokować przedostawanie się powietrza.
Zużycie powierzchni współpracującej: Powtarzające się cykle generują miejscowe tarcie. Należy uwzględnić różnicę twardości pomiędzy końcówką a przedmiotem obrabianym. Jeśli sworzeń ze stali hartowanej wielokrotnie uderza w nieanodowane aluminium, powoduje to poważne rowkowanie. To odkształcenie niszczy tolerancje wyrównania. Zawsze dopasowuj twardość materiału, aby zapobiec przedwczesnej degradacji komponentów.
Zaopatrzenie i ostateczna akceptacja projektu wymagają systematycznego procesu tworzenia krótkiej listy. Nie polegaj na ogólnych opisach katalogowych. Należy dokładnie zapoznać się z dokumentacją dostawcy. Priorytetowo traktuj dostawców, którzy dostarczają przejrzyste modele CAD. Poszukaj weryfikowalnych danych z testów obciążenia. Upewnij się, że publikują przejrzyste oceny cyklu życia. Dane te dowodzą, że ich komponenty przetrwają Twoje wymagania operacyjne.
Inżynierowie stają w obliczu ciągłej debaty pomiędzy częściami standardowymi i niestandardowymi. Musisz ocenić, czy gotowe standardowe stawki sprężynowe spełniają Twoje wymagania. Części standardowe skracają czas realizacji i upraszczają przyszłą konserwację. Jednak niektóre unikalne mechanizmy wymagają specjalnie skalibrowanych sprężyn. Skorzystaj z poniższej tabeli, aby podjąć tę decyzję.
Kryteria |
Standardowe, gotowe do użycia |
Niestandardowa kalibracja |
|---|---|---|
Czas realizacji |
Natychmiastowe (w magazynie) |
Rozszerzony (4-8 tygodni) |
Siła precyzji |
Dopuszczalne zakresy tolerancji |
Dokładne, niestandardowe wartości |
Dopasowanie aplikacji |
90% zastosowań przemysłowych |
Wysoko wyspecjalizowana branża lotnicza/medyczna |
Wymiana |
Łatwo dostępne na całym świecie |
Wymaga dedykowanych przebiegów dostawcy |
Po sfinalizowaniu specyfikacji teoretycznych natychmiast przejdź do prototypowania. Testy fizyczne ujawniają ukryte punkty tarcia i problemy ergonomiczne. Podkreśla subtelne wady niewspółosiowości. Zdecydowanie zalecamy zamawianie partii próbek o różnych wartościach siły końcowej. Przetestuj obok siebie wariant lekki, standardowy i ciężki. Przeprowadź te próby fizyczne w rzeczywistych warunkach. Zablokuj ostateczne zestawienie materiałów (BOM) dla produkcji na pełną skalę dopiero po zatwierdzeniu prototypu.
Trzpień sprężynowy stanowi krytyczny element konstrukcyjny, a nie tylko prosty element mocujący. Jego wewnętrzna architektura gwarantuje precyzyjną, powtarzalną siłę w tysiącach wymagających cykli. Określenie prawidłowego urządzenia wymaga zwrócenia szczególnej uwagi na szczegóły mechaniczne. Należy dokładnie odwzorować siły początkowe i końcowe. Należy wybrać odpowiednią geometrię nosa dla zamierzonego ruchu.
Aby zapewnić sukces, postępuj zgodnie z końcowymi zaleceniami. Najpierw należy dostosować wymagania dotyczące siły końcowej do ergonomii operatora i potrzeb w zakresie trzymania. Po drugie, dopasuj materiał końcówki do współpracującej powierzchni, aby wyeliminować niszczące zużycie. Po trzecie, zastosuj solidne strategie blokowania gwintów w dynamicznych konfiguracjach o wysokich wibracjach. Wykonanie tych kroków gwarantuje długoterminową niezawodność działania i chroni zespół produkcyjny przed nieoczekiwanymi awariami.
Odp.: Obliczasz siłę końcową, określając opór potrzebny do utrzymania lub przesunięcia komponentu. Zidentyfikuj ciężar współpracującej części i wszelkie przeciwne tarcie. Przejrzyj dane techniczne producenta pod kątem wartości znamionowych siły początkowej (obciążenie wstępne) i końcowej (w pełni ściśnięte). Wybierz model, w którym wymagana siła trzymania mieści się pomiędzy tymi dwoma podanymi wartościami.
Odp.: Trzpień kulkowy wykorzystuje toczącą się kulę, dzięki czemu idealnie nadaje się do włączania obciążenia bocznego, bieżni ślizgowych i płynnego sprzężenia zwrotnego zapadki. Tłok trzpieniowy wykorzystuje cylindryczny wydłużony nosek. Wytrzymuje duże boczne siły ścinające, głębsze blokowanie dodatnie i bardzo precyzyjne wyrównanie konstrukcyjne.
Odp.: Tak, pod warunkiem określenia właściwych materiałów. Standardowa stal rdzewieje i szybko ulega degradacji w trudnych warunkach. W przypadku środowisk korozyjnych lub charakteryzujących się wysoką temperaturą należy wybrać korpusy i sprężyny ze stali nierdzewnej. Ponadto należy unikać plastikowych lub nylonowych końcówek, ponieważ topią się lub wypaczają w podwyższonych temperaturach.
Odp.: Wibracje w naturalny sposób rozluźniają elementy gwintowane. Aby zapobiec cofaniu się, należy wybrać modele wstępnie zabezpieczone nylonową łatką zabezpieczającą gwint. Jeśli używasz standardowych modeli, niezabezpieczonych, podczas montażu nałóż płynny środek do zabezpieczania gwintów. Dodatkowo zapewnienie odpowiedniego dopasowania skoku gwintu i wystarczającego momentu obrotowego przy montażu minimalizuje ryzyko poluzowania się w czasie.
