Projektowanie zespołów mechanicznych często opiera się na jednym, istotnym punkcie interakcji. Musisz idealnie pasować do A tłok sprężynowy do współpracującej powierzchni. Ta niewielka strefa zaangażowania decyduje o wyczuciu dotykowym i niezawodności całego mechanizmu.
Wybór niewłaściwej geometrii wycięcia lub końcówki tłoka nieuchronnie powoduje bóle głowy. Inżynierowie borykają się z nagłymi awariami indeksowania, przedwczesnym zużyciem komponentów lub niedopuszczalnym sprzężeniem zwrotnym. Te błędne kroki pogarszają jakość produktu i codziennie frustrują użytkowników końcowych.
Artykuł ten zapewnia inżynierom i nabywcom konkretne ramy oceny profili z wycięciem. Zbadamy, jak dopasować określoną geometrię zapadki do standardowych konfiguracji tłoka. Nauczysz się radzić sobie ze zmiennymi siły, twardością materiału i praktycznym ryzykiem związanym z wdrożeniem.
Idealna geometria wycięcia (rowek w kształcie litery V, sferyczna lub cylindryczna) zależy całkowicie od kształtu końcówki tłoka (kula czy zaokrąglony sworzeń) i wymaganej siły rozłączania.
W przypadku indeksowania liniowego preferowany jest standardowy rowek w kształcie litery V pod kątem 90°, ale wymaga on precyzyjnego wyrównania, aby zapobiec nierównomiernemu zużyciu.
Twardość materiału należy oceniać całościowo; pasujące nacięcie musi mieć twardość zgodną z obciążonym sprężyną tłokiem, aby zapobiec zacieraniu się lub szybkiemu odkształceniu.
Teoretyczne obliczenia siły trzymania muszą uwzględniać rzeczywiste współczynniki tarcia, które często różnią się w zależności od smarowania i środowiska pracy.
Zła specyfikacja komponentów niesie ze sobą poważne konsekwencje. W przypadku awarii zapadki całe linie montażowe mogą cierpieć z powodu kosztownych przestojów. Możesz spotkać się z rosnącymi roszczeniami gwarancyjnymi, ponieważ produkt konsumencki przestaje prawidłowo indeksować. Niedopasowane wycięcie często powoduje szorstkie i niespójne wrażenie. To bezpośrednio szkodzi postrzeganej jakości Twojej marki. W krytycznych zastosowaniach związanych z bezpieczeństwem awaria spowodowana poślizgiem może nawet spowodować poważne obrażenia operatora. Powierzchnię współpracującą musimy traktować z takim samym szacunkiem, jak sam wyprodukowany tłok. Ignorowanie tej zależności praktycznie gwarantuje przyszłe awarie mechaniczne.
Udany projekt wymaga kilku kluczowych wyników. Po pierwsze, osiąga niezawodną powtarzalność przez miliony cykli. Po drugie, zapewnia optymalną odporność na obciążenia boczne. Mechanizm musi mocno trzymać się pod określonym obciążeniem, ale zwalniać płynnie, gdy jest to zamierzone. Po trzecie, gwarantuje przewidywalny cykl życia. Osiągniesz te cele bez polegania na przepracowanych, niestandardowych komponentach. Dzięki zastosowaniu standardowego sprzętu w połączeniu z inteligentnie wykonanymi nacięciami produkcja jest prosta. Przewidywalność jest najwyższą cechą dobrej inżynierii.
Wielu inżynierów wpada w pułapkę tolerancji. Określają zbyt wąskie tolerancje na współpracującym nacięciu. To drastycznie wydłuża czas obróbki i współczynnik odrzuceń części. Niepotrzebnie zawyża całkowity budżet produkcyjny. I odwrotnie, określenie zbyt luźnych tolerancji powoduje niepożądane nachylenie. Zespół będzie wibrował, grzechotał i zużywał się nierównomiernie. Musisz znaleźć optymalny złoty środek. Oblicz tolerancje w oparciu o specyficzne wymagania dotyczące ruchu w Twojej aplikacji. Nie należy na ślepo stosować domyślnego bloku tolerancji do kieszeni zatrzaskowej.

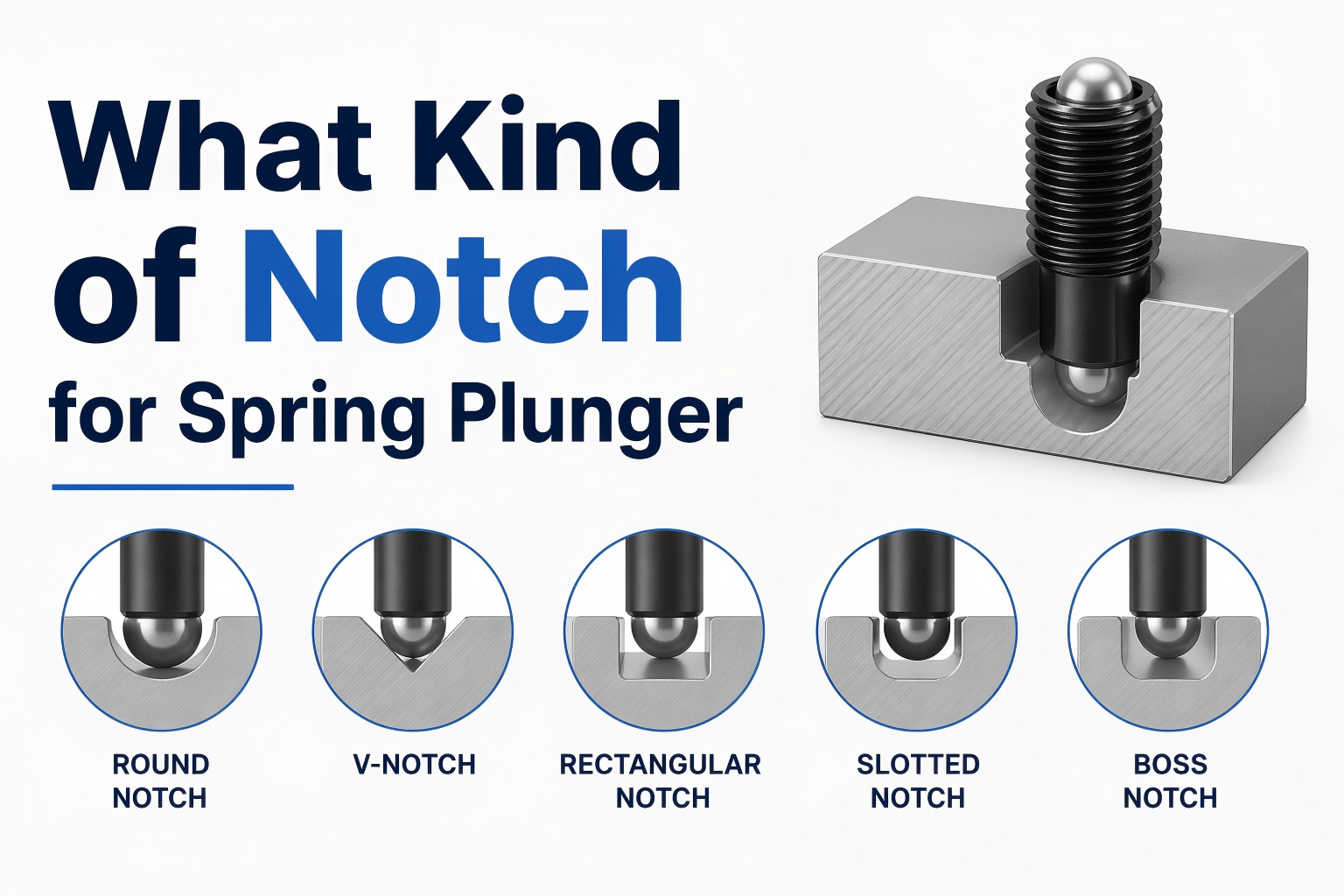

Wybór prawidłowego profilu geometrycznego jest najważniejszą decyzją projektową. Różne zadania wymagają różnych kształtów. Poniżej znajduje się tabela porównawcza podsumowująca trzy główne profile.
Profil wycięcia |
Najlepsza aplikacja |
Kompatybilny nosek tłoka |
Kluczowy kompromis |
|---|---|---|---|
Rowek V (90°-120°) |
Indeksowanie liniowe |
Kulisty nos |
Wymaga precyzyjnego ustawienia równoległego, aby zapobiec nierównomiernemu zużyciu. |
Kulisty/stożkowy |
Pozycjonowanie obrotowe |
Kulisty nos |
Ryzyko „przyklejenia się”, jeśli głębokość przekracza promień kuli. |
Cylindryczny / z otworem przelotowym |
Trwałe blokowanie |
Szpilka/płaski nos |
Nie może wysunąć się automatycznie; wymaga ręcznego wycofania. |
Rowki w kształcie litery V dominują w zastosowaniach związanych z ruchem liniowym. Są bardzo skuteczne w prowadzeniu szyn ślizgowych. Należy je łączyć przede wszystkim ze standardowymi tłoczkami kulkowymi. Kształt litery V tworzy spójny dwupunktowy system styku. Mechanizm ten w naturalny sposób centruje kulkę wewnątrz rowka. Zapewnia wysoce przewidywalne, dotykowe kliknięcie po włączeniu.
Jednak ta geometria wiąże się z wyraźnymi kompromisami. Rowki V należy wykonać dokładnie wzdłuż osi przesuwu. Każde odchylenie kątowe powoduje szybkie i nierównomierne zużycie końcówki tłoka. Sam kąt decyduje o wydajności. Kąty większe niż 90° wymagają większej siły do indeksowania. Agresywnie trzymają piłkę. Mniejsze kąty, około 120°, zmniejszają siłę trzymania. Poprawiają ogólną gładkość ślizgu.
W mechanizmach obrotowych często stosuje się zaczepy kuliste lub stożkowe. Doskonale nadają się do tarcz, pokręteł i precyzyjnego pozycjonowania. Stożkowy kształt z łatwością pełni funkcję funkcjonalnego wycięcia. Zasadniczo odzwierciedla okrągłą geometrię tłoka w kształcie kuli. Powstała kieszeń zapewnia zlokalizowane, stabilne miejsce spoczynku. Zapobiega to niezamierzonemu obrotowi pod wpływem wibracji.
Podstawowym kompromisem jest kontrola głębokości. Zapadki stożkowe są notorycznie podatne na „zakleszczanie”. Jeśli głębokość obróbki przekracza promień kulki tłoka, mechanizm się zacina. Piłka wpada zbyt głęboko do kieszeni. Normalna siła boczna nie jest w stanie go wypchnąć. Musisz dokładnie kontrolować głębokość obróbki, aby uniknąć zablokowania sprzętu.
Niektóre zastosowania wymagają absolutnej sztywności. Jeśli potrzebujesz maksymalnej wytrzymałości na ścinanie, wybierz otwór cylindryczny. Ten profil jest przeznaczony do tłoczków typu pin. Prosty sworzeń wpada całkowicie do otworu. Tworzy to trwały, bezpieczny zamek mechaniczny. Z łatwością wytrzymuje duże siły uderzenia bocznego.
Ta konstrukcja działa inaczej niż nacięcia kątowe. Nie można wysunąć trzpienia na siłę, popychając karetkę na boki. Mechanizm wymaga ręcznego zwijania. Operator musi odciągnąć sworzeń, aby zwolnić karetkę. Dlatego otwory cylindryczne nie nadają się do zautomatyzowanych zadań wysuwania. Wymagają również dokładnych specyfikacji dotyczących odstępów, aby uniknąć wiązania spowodowanego rozszerzalnością cieplną.
Obliczanie siły bocznej jest złożonym zadaniem inżynierskim. Określa, z jaką siłą wypycha tłok z nacięcia spoczynkowego. Tę dynamikę kontrolują trzy główne zmienne.
Szybkość sprężyny: Sztywność cewki wewnętrznej decyduje o oporze.
Początkowe napięcie wstępne: siła wywierana, gdy tłok jest całkowicie wysunięty.
Kąt wycięcia: geometryczna rampa, po której musi się wspinać nos.
Musisz dokładnie zrównoważyć te zmienne. Ciężka sprężyna w połączeniu ze stromym nacięciem wymaga ogromnej siły do poruszania się. Lekka sprężyna w połączeniu z płytkim nacięciem może ślizgać się pod wpływem silnych wibracji.
Specyficzny kąt wycięcia radykalnie zmienia wrażenia użytkownika. Musisz dostosować ten kąt do swoich celów końcowych.
Płytkie kąty, takie jak 120°, zapewniają wyraźne korzyści w przypadku częstego ruchu. Dają znacznie niższą siłę trzymania. Mechanizm działa płynnie przy minimalnym wysiłku. Powoduje to znacznie mniejsze zużycie w ciągu milionów cykli. Często można to zobaczyć w delikatnej elektronice użytkowej lub regulowanych prowadnicach siedzeń.
Strome kąty, od 60° do 90°, służą innemu celowi. Zapewniają wyjątkowo dużą siłę trzymania. Piłka musi wspiąć się na ostre wzniesienie, aby uciec. Indeksowanie wymaga znacznie więcej energii. Używamy tych kątowników do ciężkich osłon maszyn i solidnych osprzętów przemysłowych.
Teoretyczne obliczenia CAD często wprowadzają w błąd młodych inżynierów. Oprogramowanie zwykle zakłada środowisko całkowicie pozbawione tarć. Nie uwzględnia tarcia dynamicznego. Musimy w przejrzysty sposób uznać tę rzeczywistość. Rzeczywista siła rozłączająca zawsze przekracza modele teoretyczne.
Wykończenie powierzchni ma ogromny wpływ na ostateczne rezultaty. Szorstkie, mocno frezowane nacięcie powoduje wysokie tarcie. Aktywnie chwyta końcówkę tłoka. Wypolerowana powierzchnia umożliwia płynne i przewidywalne rozłączenie. W celu uzyskania optymalnego poślizgu zalecamy wykończenie powierzchni (Ra) o grubości 0,8 µm. Dodatkowo należy uwzględnić smarowanie. Smar znacznie obniża współczynnik tarcia. Jeśli smar z czasem się wypłucze, wymagana siła indeksowania nieoczekiwanie wzrośnie.
Zgodność materiałowa określa żywotność mechanizmu. Musisz ściśle zarządzać różnicami twardości. Złota zasada zapobiega zacieraniu się. Zacieranie występuje, gdy identyczne metale ścierają się ze sobą pod wysokim ciśnieniem. Zasadniczo mikrozgrzewają się i rozrywają.
Upewnij się, że materiał karbu i końcówka tłoka nie mają identycznej twardości. Jeśli w obu przypadkach konieczne jest użycie stali nierdzewnej, należy zastosować obróbkę jednej powierzchni. Można zastosować powłokę azotkową lub poddać obróbce cieplnej wycięcie. Ogólnie rzecz biorąc, dążymy do minimalnej różnicy 10 HRC pomiędzy współpracującymi komponentami. Zmusza to jedną część do działania jako protektorowa powierzchnia ścieralna.
Powtarzające się cykle agresywnie wpływają na bardziej miękkie materiały karbowane. Wielu inżynierów obrabia płyty podstawy z aluminium lub nieobrobionej stali miękkiej. Następnie łączą te miękkie płytki z tłokami z hartowanej stali nierdzewnej. Powoduje to poważne niedopasowanie.
Z biegiem czasu utwardzona kula działa zasadniczo jak zlokalizowany młotek. Ściska i deformuje miękkie aluminiowe wycięcie. Pierwotny rowek pod kątem 90° powoli zmienia się w szeroki, niechlujny krater. Siła trzymania spada całkowicie. Jeśli musisz użyć aluminiowej płyty podstawy, włóż tuleje ze stali hartowanej, które będą pełnić rolę zapadki.
Materiał końcówki tłoka |
Materiał nacięcia współpracującego |
Irytujące ryzyko |
Zalecane działanie |
|---|---|---|---|
Stal hartowana |
Miękkie aluminium |
Niski |
Użyj stalowych wkładek, aby zapobiec szybkiemu odkształceniu. |
Stal nierdzewna (304) |
Stal nierdzewna (304) |
Bardzo wysoki |
Zastosuj powłokę powierzchniową lub zmień jeden materiał. |
Delrin / Nylon (plastik) |
Anodowane aluminium |
Nic |
Doskonały do zastosowań przy niskim obciążeniu i dużej liczbie cykli. |
Środowiska fabryczne niszczą nieskazitelne założenia CAD. Musisz ocenić, jak Twój mechanizm radzi sobie z zanieczyszczeniami w świecie rzeczywistym. Kurz, wióry metalowe i inne zanieczyszczenia często gromadzą się wewnątrz otwartych wycięć.
Nagromadzenie to skutecznie zmienia głębokość kieszeni. Piłka nie może już całkowicie zostać osadzona. W rezultacie siła trzymania spada niebezpiecznie nisko. Kolejnym zagrożeniem są zmywacze chemiczne. Usuwają niezbędne smarowanie. Powoduje to nagłe skoki tarcia i zużycia. W trudnych warunkach należy rozważyć odwrócenie projektu. Umieść wycięcie na górnej powierzchni, aby grawitacja odciągnęła zanieczyszczenia.
Rozpocznij proces projektowania od określenia głównego celu. Czy potrzebujesz wyraźnych, dotykowych informacji zwrotnych dotyczących pokręteł i pokręteł? Projektujesz mechanizmy blokujące zabezpieczające osłony maszyn? Być może potrzebujesz precyzyjnego, powtarzalnego ustawienia osprzętu spawalniczego. Twój podstawowy priorytet dyktuje każdy kolejny wybór inżynieryjny.
Nie szkicuj wycięcia, dopóki nie wybierzesz nosa. Wybierz pomiędzy kulką, zaokrągloną szpilką lub płaską szpilką. Użyj piłki do wielokierunkowego wyślizgu. W przypadku cięższych ładunków bocznych, gdy nadal chcesz zautomatyzowanego indeksowania, użyj zaokrąglonego sworznia. Aby uzyskać bezwzględne priorytety blokowania, użyj płaskiego kołka. Geometria nosa zawsze wpływa na geometrię wycięcia.
Po wybraniu noska określ pasujące nacięcie. Dopasuj dokładnie odpowiednią geometrię. Kulka wymaga zapadki z rowkiem w kształcie litery V lub stożka. Płaski sworzeń wymaga cylindrycznego otworu. Oblicz wymagane tolerancje obróbki. Upewnij się, że Twój warsztat mechaniczny rzeczywiście może konsekwentnie utrzymywać te tolerancje.
Nigdy nie spiesz się od razu do masowej produkcji. Zdecydowanie zalecamy fazę prototypowania. Zamów małą partię tłoków o różnym ciśnieniu sprężyny wewnętrznej. Testuj odmiany lekkie, standardowe i ciężkie. Połóż je na wycięciu prototypowym wykonanym maszynowo. Jeśli potrzebujesz pomocy w znalezieniu odmian, skontaktuj się z nami w sprawie tłok sprężynowy, aby uzyskać fachowe wskazówki od dostawcy. Przed sfinalizowaniem zestawienia materiałów przetestuj wrażenia fizyczne.
Zaprojektowanie niezawodnego mechanizmu indeksowania wymaga myślenia systemowego. Należy pamiętać, że tłok i współpracujące nacięcie współpracują ze sobą. Tworzą pojedynczy system funkcjonalny, a nie izolowane elementy. Awaria w jednym bezpośrednio zagraża drugiemu.
Realistycznie oceń swoje możliwości w zakresie obróbki wewnętrznej. Często rozsądniej jest dostosować projekt wycięcia, aby uwzględnić standardowe, gotowe komponenty. Strategia ta drastycznie skraca czas obróbki niestandardowej. Ostatecznie kontroluje ogólny budżet produkcyjny. Podczas prototypowania zawsze testuj wiele sił sprężyny. Priorytetowo traktuj kompatybilność materiałów, aby zapobiec zacieraniu się. Kierując się tymi zasadami, zaprojektujesz mechanizmy, które będą precyzyjne i będą działać bez zarzutu przez lata.
Odpowiedź: Należy wykonać wycięcie nie głębiej niż 1/3 do 1/2 średnicy kuli. Ta krytyczna głębokość zapobiega całkowitemu opadnięciu piłki na dno. Jeśli piłka opadnie poza równik, zostaje uwięziona w kieszeni. Stracisz możliwość odłączenia go siłą boczną.
Odp.: Tak, standardowy wiertło o kącie 118° działa jak doskonały, funkcjonalny zatrzask stożkowy. Jest bardzo opłacalny w produkcji. Idealnie pasuje do większości standardowych końcówek kulistych. Takie podejście pozwala zaoszczędzić znaczną ilość czasu obróbki w porównaniu z frezowaniem niestandardowych kieszeni kulistych lub skomplikowanych rowków w kształcie litery V.
Odp.: Otwory ustalające są ściśle cylindryczne. Zostały zaprojektowane do precyzyjnego, sztywnego blokowania za pomocą płaskiego noska w kształcie szpilki. Nie pozwalają na ucieczkę boczną. Nacięcia indeksujące wykorzystują geometrię kątową, w kształcie litery V lub kulistą. Łączą się z kulistymi końcówkami, aby umożliwić automatyczne odłączanie obciążenia bocznego podczas ruchu.
