Inżynierowie stale poszukują skutecznych sposobów zabezpieczania ruchomych części w złożonych zespołach. Push-pull Trzpień sprężynowy służy jako krytyczny element mechaniczny do płynnego indeksowania, pozycjonowania i blokowania tych mechanizmów. Te kompaktowe urządzenia opierają się na wewnętrznym napięciu sprężyny, które utrzymuje części na miejscu, umożliwiając jednocześnie szybką regulację bez użycia narzędzi.
Chociaż główny mechanizm push-pull wygląda z zewnątrz niezwykle prosto, dobranie odpowiedniego komponentu wymaga szczególnej uwagi. Musisz zrozumieć mechanikę wewnętrzną, obliczyć nośność i przewidzieć potencjalne tryby awarii. Zgadywanie na temat tych specyfikacji często prowadzi do kosztownych zakleszczeń osprzętu lub nieoczekiwanych przestojów w produkcji.
Ten przewodnik techniczny daje inżynierom i menedżerom ds. zaopatrzenia jasny plan działania. Zbadamy, jak te urządzenia działają pod maską, ocenimy kluczowe specyfikacje wydajności i podkreślimy najważniejsze praktyki instalacyjne. Dowiesz się, jak pewnie oceniać, wybierać i wdrażać odpowiednie komponenty dla konkretnych zespołów.
Trzpienie sprężynowe typu push-pull działają poprzez ręcznie uruchamianą wewnętrzną sprężynę naciskową, która reguluje siłę włączania i cofania.
Wybór odpowiedniego tłoka obciążonego sprężyną wymaga zrównoważenia początkowych/końcowych sił końcowych z wymogami ergonomii i ograniczeniami obciążenia ścinającego.
Wybór materiału (np. stal nierdzewna czy kołki Delrin) bezpośrednio wpływa na trwałość cyklu i zapobiega uszkodzeniom wrażliwych przedmiotów obrabianych.
Błędy we wdrożeniu rzadko są spowodowane samym tłokiem, ale raczej nieprawidłowymi tolerancjami montażowymi lub nieobliczonym obciążeniem bocznym.

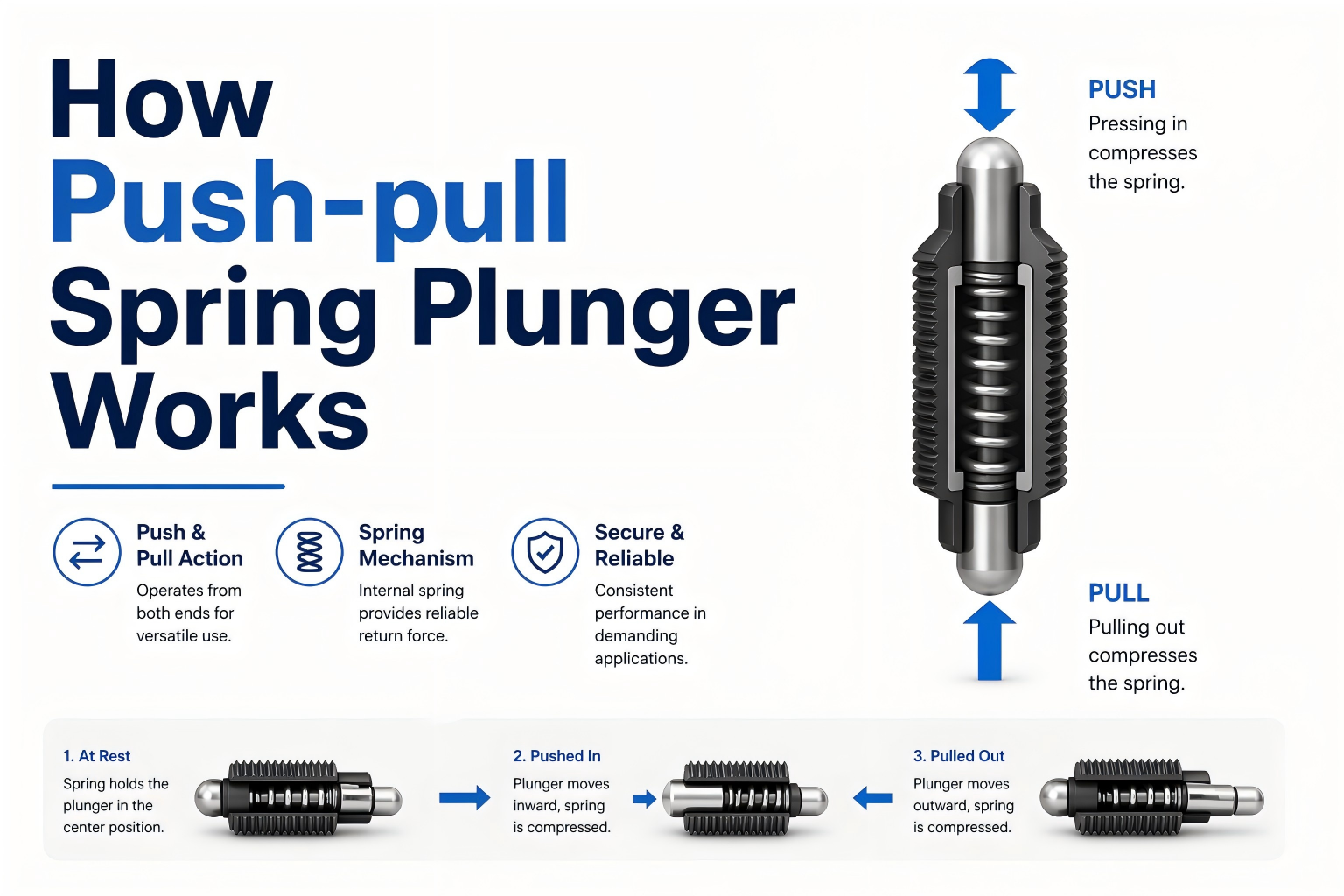

Zrozumienie elementu mechanicznego zaczyna się od zajrzenia do jego wnętrza. Tłok typu push-pull opiera się na precyzyjnym współdziałaniu prostych części. Kiedy zrozumiesz, jak te części współdziałają, możesz lepiej przewidzieć, jak będą się zachowywać w Twojej aplikacji.
Na całość składają się cztery podstawowe elementy. Gwintowany korpus pełni rolę obudowy zewnętrznej. Utrzymuje części wewnętrzne i montuje się bezpośrednio w urządzeniu. Wewnątrz tej obudowy znajduje się wewnętrzna sprężyna dociskowa. Sprężyna ta zapewnia niezbędne napięcie. Z obudowy wystaje ruchomy trzpień, często nazywany główką tłoka. Na koniec ręczny siłownik łączy się z tylną częścią sworznia. Siłownik ten ma zwykle postać pokrętła radełkowanego, uchwytu w kształcie litery T lub pierścienia pociągowego.
Cykl wycofywania rozpoczyna się, gdy operator pociągnie siłownik. Ręczne ciągnięcie fizycznie ściska sprężynę wewnętrzną. W miarę ściskania sprężyny wciąga ona ruchomy sworzeń z powrotem do gwintowanej obudowy. To wycofanie usuwa kołek z zapadki współpracującej. Po wycofaniu element współpracujący może się swobodnie przesuwać, obracać i regulować. Operator musi pokonać końcową siłę sprężyny, aby całkowicie wycofać sworzeń.
Cykl włączania nie wymaga od operatora prawie żadnego wysiłku. Wystarczy zwolnić siłownik. Ściśnięta sprężyna natychmiast się rozszerza. To szybkie rozszerzanie wypycha kołek z powrotem z obudowy. Jeśli jest ustawiony prawidłowo, sworzeń zatrzaskuje się w pasującym otworze lub zapadce. To działanie sprężynowe natychmiast blokuje zespół w nowej pozycji. Stały nacisk sprężyny zapewnia, że sworzeń pozostaje osadzony pomimo niewielkich wibracji.
Producenci projektują te komponenty w dwóch różnych stylach. Standardowe modele z ciągłym trzymaniem charakteryzują się natychmiastowym powrotem sprężyny. W momencie puszczenia pokrętła, kołek wyskakuje z powrotem. Aby przesunąć urządzenie, należy fizycznie przytrzymać gałkę otwartą.
Konstrukcje blokujące rozwiązują to ergonomiczne wyzwanie. Odciągasz pokrętło do tyłu i obracasz je o 90 stopni. Wcięcie w obudowie zaczepia sworzeń poprzeczny wewnątrz mechanizmu. Utrzymuje to tłok w stanie całkowicie wycofanym. Operatorzy mogą następnie używać obu rąk do regulacji ciężkich maszyn. Obrócenie pokrętła z powrotem wyrównuje kołek, umożliwiając sprężynie zatrzaśnięcie go w miejscu.
Zastąpienie standardowych śrub i sworzni blokujących elementami uruchamianymi sprężynami zasadniczo poprawia użyteczność maszyny. Należy porównać korzyści operacyjne z konkretnymi wymaganiami środowiska produkcyjnego.
W nowoczesnej produkcji dominują szybkie zmiany. Fabryki intensywnie wykorzystują te tłoki do produkcji przyrządów. Umożliwiają operatorom wymianę płyt narzędziowych w ciągu kilku sekund. Indeksujące stoły obrotowe również na nich opierają się. Trzpień wpada w znaczniki określonego stopnia, aby zapewnić precyzyjne ustawienie kątowe. Poza halą produkcyjną znajdziesz je zabezpieczające regulowane ławki fitness i ustawiające łóżka szpitalne. Każda aplikacja wymagająca szybkich i powtarzalnych regulacji korzysta z tej technologii.
Pomyślne wdrożenie pozwala osiągnąć trzy konkretne cele. Po pierwsze, drastycznie skraca czas ręcznej konfiguracji. Po drugie, operatorzy nie wymagają żadnych narzędzi do wykonywania regulacji. Eliminujesz źle umieszczone klucze i pozbawione łbów śrub. Po trzecie, utrzymuje sztywną dokładność pozycjonowania. Oprawa nie może dryfować ani kołysać się po wejściu sworznia w pasujący otwór.
Nieobliczenie zapotrzebowania na obciążenie stwarza poważne ryzyko. Niedostateczne określenie komponentu często powoduje ścinanie sworznia. Jeśli siły boczne przekroczą granicę plastyczności sworznia, nastąpi jego pęknięcie. To niszczy tłok i często uszkadza osprzęt. I odwrotnie, nadmierne specyfikowanie stwarza własne problemy. Wybór sprężyny o zbyt dużym napięciu powoduje szybkie zmęczenie operatora. Jeśli pracownicy będą mieli trudności z pociągnięciem za pokrętło, w naturalny sposób unikną dokonywania niezbędnych mikroregulacji.
Nie można kupić tych komponentów wyłącznie na podstawie rozmiaru gwintu. Zaprojektowanie trwałego osprzętu wymaga oceny profili sił, ograniczeń ruchu i ograniczeń konstrukcyjnych. Wybór prawa Tłok obciążony sprężyną zapobiega kosztownym awariom mechanicznym.
Napięcie sprężyny nie jest statyczne. Skaluje się liniowo w miarę ściskania sprężyny.
Siła początkowa: reprezentuje napięcie spoczynkowe, gdy sworzeń jest całkowicie wysunięty. Określa, jak dobrze sworzeń pozostaje zablokowany w pasującym otworze przed wibracjami.
Siła końcowa: reprezentuje maksymalne napięcie, gdy sworzeń jest całkowicie wsunięty do wnętrza obudowy. Jest to maksymalny wysiłek fizyczny, jaki musi podjąć operator.
Musisz dokładnie dopasować te siły. Środowiska o wysokich wibracjach wymagają dużej siły początkowej. Jednakże ludzkie ograniczenia ergonomiczne narzucają maksymalną siłę końcową. Większość dorosłych operatorów może wygodnie zarządzać siłami końcowymi od 20 do 50 Newtonów w powtarzanych cyklach dziennych.
Długość skoku mierzy, jak daleko sworzeń wystaje z korpusu obudowy. Aby zagwarantować bezpieczne połączenie, należy obliczyć wymagany występ sworznia. Sworzeń musi wnikać wystarczająco głęboko w pasujące gniazdo, aby zapobiec przypadkowemu poślizgowi. Jednak nigdy nie może dojść do dna. Jeśli sworzeń uderzy w dno ślepego otworu, zanim sprężyna osiągnie stan spoczynku, siła blokująca przenosi się z zespołu. Zawsze projektuj otwór współpracujący nieco głębszy niż maksymalna długość skoku.

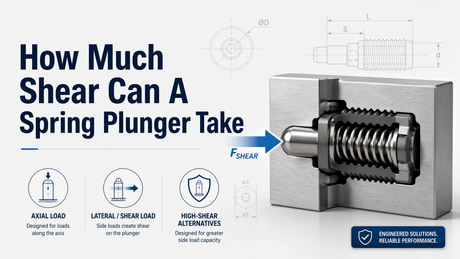

Musimy zająć się powszechnym błędnym przekonaniem inżynierskim. Trzpienie sprężynowe przede wszystkim lokalizują części; nie wytrzymują dużych obciążeń bocznych. Zapobiegają przesuwaniu się szyny ślizgowej, ale nie są w stanie utrzymać całego ciężaru ciężkich stalowych drzwi. Jeśli Twoje zastosowanie wiąże się z dużym naprężeniem ścinającym, standardowe tłoki zawiodą. Wyraźnie określ swoje boczne granice. Kiedy siły ścinające przekraczają opublikowane wartości znamionowe, należy zastosować tłoki ustalające o dużej wytrzymałości. Charakteryzują się one grubszymi sworzniami i wzmocnionymi obudowami zaprojektowanymi specjalnie do zastosowań nośnych.
Konstrukcja korpusu zewnętrznego określa sposób montażu urządzenia w maszynie. Poniższa tabela porównuje dwa dominujące style montażu.
Styl montażu |
Metoda instalacji |
Podstawowa zaleta |
Idealny przypadek użycia |
|---|---|---|---|
Gwintowany korpus |
Wkręcany w gwintowany otwór. Zabezpieczone przeciwnakrętką. |
Umożliwia precyzyjną regulację głębokości i łatwą wymianę. |
Oprawy niestandardowe, przyrządy CNC, precyzyjne urządzenia medyczne. |
Wciskane (gładkie) |
Wciśnięty w rozwiercony otwór za pomocą prasy trzpieniowej. |
Niezwykle szybki montaż. Niższy koszt komponentów. |
Zautomatyzowana produkcja wielkoseryjna, obudowy z blachy. |
Materiały decydują o trwałości. Dopasowanie materiałów obudowy i sworznia do środowiska operacyjnego zapobiega przedwczesnej korozji i uszkodzeniom przedmiotu obrabianego.
Zewnętrzna obudowa chroni delikatną sprężynę wewnętrzną. Stal standardowa jest najbardziej opłacalną opcją. Zapewnia wysoką wytrzymałość na rozciąganie i doskonale sprawdza się w czystych, naoliwionych środowiskach maszyn. Jednak standardowa stal szybko rdzewieje pod wpływem wilgoci.
Obudowy ze stali nierdzewnej stają się obowiązkowe w trudniejszych warunkach. Należy określić stal nierdzewną do sprzętu do przetwarzania żywności, wyrobów medycznych lub zastosowań morskich o wysokiej korozji. Środowisko zmywane zawierające ostre chemiczne środki czyszczące szybko zniszczy standardowe gwinty stalowe.
Kołek zapewnia bezpośredni fizyczny kontakt z urządzeniem. Wybór niewłaściwego materiału sworznia niszczy drogie detale. Sworznie ze stali hartowanej zapewniają doskonałą odporność na ścieranie. Są one uważane za najlepszy wybór w przypadku indeksowania metal-metal, gdzie sworzeń wytrzymuje wysokie cykle zużycia.
Z drugiej strony indeksowanie metali miękkich wymaga innego podejścia. Jeśli wbijesz kołek ze stali hartowanej w oprawę z surowego aluminium lub mosiądzu, spowoduje to zatarcie. Twardy kołek z biegiem czasu zgoli bardziej miękki metal. Kołki nylonowe lub Delrin rozwiązują ten problem. Te zaprojektowane tworzywa sztuczne mocno zabezpieczają urządzenie, ale w naturalny sposób zapobiegają uszkodzeniom i zarysowaniom wrażliwych powierzchni.
Wibracje są wrogiem elementów złącznych gwintowanych. Luźny korpus tłoka całkowicie psuje dokładność pozycjonowania. Oceń modele z fabrycznie nałożonymi nylonowymi łatkami na gwintach zewnętrznych. Ten zintegrowany środek do zabezpieczania gwintów zapewnia ciągłe tarcie. Zapobiega cofaniu się oprawy podczas operacji obróbki wymagających wysokich wibracji, eliminując potrzebę stosowania płynnych środków zabezpieczających gwinty.
Nawet komponent najwyższej jakości zawiedzie, jeśli zostanie nieprawidłowo zainstalowany. Przestrzeganie sprawdzonych praktyk inżynieryjnych gwarantuje, że Twój zespół będzie działał sprawnie przez setki tysięcy cykli.
Układanie tolerancji powoduje koszmary związane z wyrównaniem. Jeśli pasujący otwór znajduje się zaledwie ułamek milimetra od środka, sworzeń się zablokuje. Zaprojektuj otwory współpracujące z odpowiednimi fazowaniami wprowadzającymi. Lekkie skos na krawędzi zapadki pełni funkcję lejka. Aktywnie wprowadza kołek w środek otworu, kompensując drobne odchylenia produkcyjne i zapewniając płynne wejście.
Obciążenie boczne jest główną przyczyną przedwczesnych awarii. Siły boczne naciskają na bok wysuniętego sworznia. Dźwignia ta wygina obudowę sworznia i miażdży wewnętrzną sprężynę. Nigdy nie używaj przedłużonego sworznia jako fizycznego ogranicznika ciężkich ruchomych części. Zawsze projektuj dedykowane twarde ograniczniki do swojego urządzenia, aby pochłaniać siły uderzenia przed zaczepieniem sworznia.
Korpusy gwintowane wymagają starannego montażu. Ściany tłoka są z natury cienkie, ponieważ muszą pomieścić sprężynę. Zastosowanie nadmiernego momentu obrotowego podczas instalacji zniekształca tę wewnętrzną wnękę. Jeśli zmiażdżysz obudowę, wewnętrzna sprężyna się zablokuje, a sworzeń się zakleszczy. Zawsze należy ściśle przestrzegać wytycznych dotyczących momentu obrotowego zalecanych przez producenta. Używaj odpowiednio skalibrowanego klucza dynamometrycznego i nigdy nie dokręcaj zbyt mocno przeciwnakrętki.
Standardowe otwarte tłoki sprzyjają zanieczyszczeniu. Kurz, wióry metalowe i płyn chłodzący CNC mogą migrować w dół sworznia i gromadzić się w zagłębieniu sprężyny. Zanieczyszczenia te ostatecznie zestalają się, uniemożliwiając wycofanie sworznia. Wcześnie oceń zagrożenia dla środowiska. Jeśli w Twoim zastosowaniu występują ciężkie zanieczyszczenia, wybierz uszczelnione tłoki. Modele te są wyposażone w gumowe pierścienie typu O-ring lub osłony ochronne, które zapobiegają przedostawaniu się kurzu i chłodziwa, drastycznie skracając harmonogramy konserwacji.
Przeglądanie setek opcji katalogowych wydaje się przytłaczające. Użyj uporządkowanego, logicznego podejścia, aby szybko odfiltrować niezgodne części.
Kryteria wyboru |
Kluczowe pytanie, które należy zadać |
Wpływ inżynierii |
|---|---|---|
Przestrzeń i wątek |
Jaki jest maksymalny dopuszczalny ślad? |
Określa skok gwintu i całkowitą długość korpusu. |
Środowisko |
Czy będzie narażony na wilgoć lub miękkie metale współpracujące? |
Dyktuje obudowy ze stali nierdzewnej lub plastikowe kołki. |
Ergonomia |
Kto to obsługuje i jak często? |
Określa ostateczną siłę końcową i styl siłownika. |
Określ dostępną nieruchomość montażową. Zmierz grubość płyty montażowej. Określa to dostępny rozmiar gwintu i długość korpusu. Następnie oblicz wymaganą długość skoku, aby upewnić się, że kołek wchodzi w odpowiedni otwór wystarczająco głęboko, bez osiadania.
Wybierz materiały obudowy i styków w oparciu o bezpośrednią ekspozycję. Jeśli urządzenie jest narażone na mycie chemiczne, przefiltruj wyszukiwanie według stali nierdzewnej. Jeżeli część współpracująca składa się z anodyzowanego aluminium, należy ściśle określić kołki Delrin lub Nylon, aby zapobiec uszkodzeniu powierzchni.
Przejrzyj dokładnie specyfikacje siły. Wybierz najniższą dopuszczalną początkową siłę sprężyny, która nadal gwarantuje bezpieczne blokowanie przed spodziewanymi wibracjami. Utrzymanie małej siły sprężyny chroni operatora przed zmęczeniem nadgarstków podczas regulacji wysokich częstotliwości.
Wybierz siłownik ręczny, który najlepiej pasuje do sposobu pracy operatora. Radełkowane pokrętło zapewnia doskonały chwyt gołymi dłońmi. Uchwyt w kształcie litery T zapewnia dużą siłę dźwigni operatorom noszącym grube rękawice ochronne. Pierścień do ciągnięcia ma kompaktowy profil i umożliwia przymocowanie smyczy ze zdalnym ciągnięciem.
Gdy już zawęzisz wybór, przejdź do walidacji. Poproś o modele CAD od producenta. Wrzuć te modele 3D do swojego zestawu cyfrowego, aby sprawdzić, czy nie występują zakłócenia fizyczne. Na koniec zamów prototypy w małych seriach. Poproś rzeczywistych operatorów o wykonanie testów dotykowych w celu sprawdzenia ergonomicznego wyczucia siły uciągu.
Zrozumienie działania trzpienia sprężynowego typu push-pull stanowi podstawę do określenia komponentu zapewniającego długoterminową niezawodność. Zbadaliśmy wewnętrzne cykle wycofywania i sprzęgania, dzięki którym te części są nieocenione przy szybkich regulacjach. Analizując siły początkowe, długości skoku i style montażu, można zapewnić dokładne ustawienie osprzętu.
Inżynierowie muszą zawsze skupiać się na wzajemnym oddziaływaniu pomiędzy siłą sprężyny, właściwościami materiału i granicami ścinania. Idealnie dobrany gwint nic nie znaczy, jeśli hartowany sworzeń zniszczy miękki aluminiowy przedmiot lub jeśli nadmierne obciążenia boczne całkowicie ścinają mechanizm.
Podejmij działania w ramach następnej iteracji projektu. Dokładnie przejrzyj arkusze danych technicznych. Oceń swoje cele ergonomiczne w kontekście wymagań mechanicznych. Jeśli standardowe, gotowe opcje nie spełniają Twoich konkretnych wymagań dotyczących uruchamiania, skonsultuj się bezpośrednio z producentami w sprawie niestandardowych wartości sprężyn.
Odp.: Trzpień sprężynowy przede wszystkim lokalizuje i zapewnia niewielką siłę trzymania. Trzpień ustalający ma znacznie grubszy sworzeń, wzmocniony korpus i większą sztywność konstrukcyjną. Inżynierowie używają tłoków ustalających, aby wytrzymać większe obciążenia boczne i większe naprężenia ścinające, które z łatwością mogłyby zatrzasnąć standardowy sworzeń sprężynowy.
Odp.: Wytrzymują jedynie minimalne obciążenia boczne. Ich podstawową funkcją jest lokalizowanie i pozycjonowanie, a nie łożyskowanie konstrukcyjne. Przyłożenie dużych sił poprzecznych do wysuniętego sworznia powoduje wygięcie obudowy i zaciśnięcie wewnętrznej sprężyny. Powinieneś zaprojektować twarde ograniczniki w swoim urządzeniu, aby pochłaniały silne uderzenia.
O: Oceniasz dwa czynniki. Najpierw oblicz tarcie i masę ruchomej części, aby upewnić się, że siła początkowa zapobiegnie niezamierzonemu przesunięciu. Po drugie, oceń częstotliwość operacyjną. Wybierz końcową siłę uciągu poniżej 50 niutonów, aby zapobiec zmęczeniu operatora podczas powtarzalnych, ręcznych regulacji.
Odp.: Mechanizm blokujący utrzymuje sworzeń w pozycji całkowicie wycofanej. Pociągasz siłownik i obracasz go o 90 stopni, aby zablokować go w pozycji otwartej. Dzięki temu obie ręce operatora mogą bezpiecznie przesuwać, podnosić lub regulować ciężkie maszyny bez ciągłego zwalczania napięcia sprężyny.
